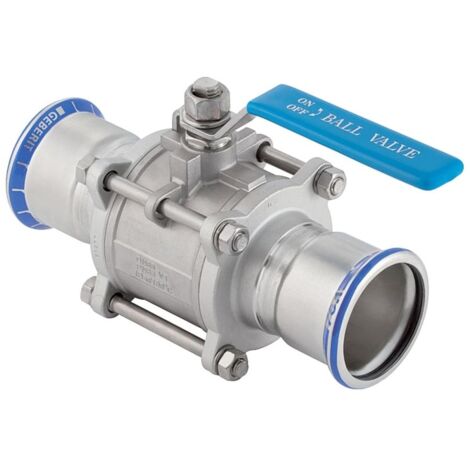

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 18mm, 40 bar

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 18mm, 40 bar

Dieser Edelstahl-Kugelhahn aus der Mapress-Serie von Geberit ermöglicht eine zuverlässige Absperrung in verschiedenen Versorgungssystemen. Die Armatur ist für den Einsatz in Kühl- und Heizungswasserleitungen, Fernwärmesystemen sowie für Prozess- und Löschwasser konzipiert und zeichnet sich durch eine robuste Bauweise aus CrNiMo-Stahl aus.

Zuverlässige Abdichtung und Sicherheit

Die Konstruktion umfasst eine hochwertige Spindelabdichtung sowie eine Profildichtung aus PTFE, die eine dauerhafte Dichtigkeit unterstützen. Für eine einfache Montage verfügt das Bauteil über einen Pressindikator, der eine unverpresste Verbindung sofort erkennbar macht. Der transparente Schutzstopfen an der Pressmuffe schützt das System vor Verunreinigungen bis zur finalen Installation.

Vielseitige Einsatzmöglichkeiten

Mit einer Druckstufe von PN 40 und einer Temperaturbeständigkeit von -20 bis +120 °C ist der Kugelhahn für anspruchsvolle Betriebsbedingungen ausgelegt. Der Volldurchgang sorgt für einen optimalen Durchfluss, während die Bedienung über einen Handgriff eine präzise Steuerung des Mediumstroms erlaubt. Die Armatur ist für den Einsatz mit Frostschutzmitteln sowie für Grau- und Schwarzwasser mit einem pH-Wert ab 5,5 geeignet.

Technische Daten

• Nennweite: DN 15
• Rohraußendurchmesser: 18 mm
• Druckstufe: PN 40
• Werkstoff: Edelstahl 1.4401
• Betriebstemperatur: -20 bis +120 °C
• Kvs-Wert: 9,5
• Länge: 12,2 cm
• Z-Maß: 4,1 cm

Durch die Kombination aus hochwertigem Edelstahl 1.4401 und der bewährten Pressverbindungstechnik bietet diese Armatur eine langlebige Lösung für professionelle Installationen. Mit einer Druckfestigkeit von PN 40 und einem weiten Temperaturbereich von -20 bis +120 °C deckt der Kugelhahn ein breites Spektrum an Anwendungen in der Heizungs- und Versorgungstechnik ab. Die einfache Handhabung und die integrierte Sicherheitstechnik durch den Pressindikator erleichtern die fachgerechte Montage und den Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Roharmaturen
• Hersteller-Artikelnummer: 92101
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: ohne
• Druckstufe Artikel: PN 40
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Druckstufe Flansch: PN 40
• Länge Anschluss 1: 20
• Länge Anschluss 2: 20
• Arbeitslänge Anschluss 1: 41
• Arbeitslänge Anschluss 2: 41
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 93
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Feuersicher: nein
• Kvs-Wert: 9,5
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 15
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
