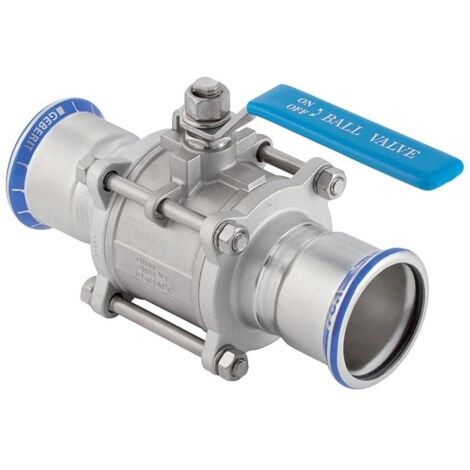

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 22mm, 40 bar

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 22mm, 40 bar

Der Geberit Mapress Edelstahl-Kugelhahn mit Betätigungshebel ermöglicht eine zuverlässige Absperrung in anspruchsvollen Versorgungssystemen. Die robuste Armatur ist für diverse Medien wie Heizungs- und Kühlwasser, Fernwärme sowie Prozess- und Löschwasser ausgelegt und für einen Betriebsdruck von bis zu 40 bar konzipiert.

Robuste Konstruktion und Sicherheit

Die Armatur besteht aus hochwertigem CrNiMo-Stahl 1.4401 und ist für einen Temperaturbereich von -20 bis +120 °C geeignet. Für eine sichere Installation sorgt der integrierte Pressindikator, der unverpresste Verbindungen sofort erkennbar macht. Die Abdichtung der Spindel sowie die Profildichtung von Flansch und Kugel bestehen aus PTFE, was eine dauerhafte Funktionalität unterstützt.

Vielseitige Anwendung

Durch den Volldurchgang und die präzise Fertigung eignet sich das Bauteil ideal für den Einsatz in Fernwärme- und Prozesswasserleitungen. Die Ausführung als gerade Armatur mit beidseitiger Pressmuffe ermöglicht eine effiziente Integration in Rohrleitungssysteme. Mit einem Kvs-Wert von 17,9 bietet das Modell eine hohe Durchflusskapazität für professionelle Anforderungen.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Außendurchmesser: 22 mm
• Nennweite: DN 20
• Druckstufe: PN 40
• Temperaturbereich: -20 bis +120 °C
• Kvs-Wert: 17,9
• Anschluss: Pressmuffe
• Baulänge: 13,3 cm

Dieser Kugelhahn kombiniert eine widerstandsfähige Edelstahl-Konstruktion mit einer Druckfestigkeit von 40 bar und eignet sich damit hervorragend für anspruchsvolle Heizungs- und Prozesswasseranwendungen. Dank der bewährten Pressmuffen-Technik und der hochwertigen PTFE-Dichtungen stellt die Armatur eine langlebige Lösung für professionelle Installationen dar.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Roharmaturen
• Hersteller-Artikelnummer: 92102
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: ohne
• Druckstufe Artikel: PN 40
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Druckstufe Flansch: PN 40
• Arbeitslänge Anschluss 1: 45
• Arbeitslänge Anschluss 2: 45
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 56
• Länge Handgriff: 103
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Feuersicher: nein
• Kvs-Wert: 17,9
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 20
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
