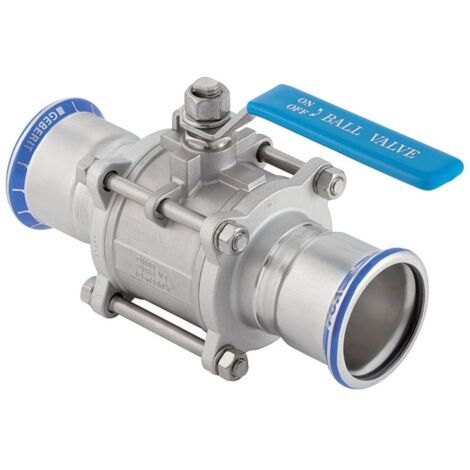

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 28mm, 16 bar

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 28mm, 16 bar

Der Geberit Mapress Edelstahl-Kugelhahn mit Betätigungshebel ermöglicht eine zuverlässige Absperrung in anspruchsvollen Versorgungssystemen. Die Armatur ist für den Einsatz in Heizungs- und Kühlsystemen, Fernwärmeanlagen sowie für Prozess- und Löschwasser konzipiert. Dank des integrierten Pressindikators lässt sich die fachgerechte Verpressung bei der Montage sicher überprüfen.

Robuste Konstruktion und Sicherheit

Die Armatur besteht aus hochwertigem CrNiMo-Stahl 1.4401 und ist für einen Betriebsdruck von bis zu 16 bar ausgelegt. Die Spindelabdichtung sowie die Profildichtung von Flansch und Kugel bestehen aus PTFE, was eine hohe Beständigkeit ermöglicht. Das einteilige Gehäuse bietet einen Volldurchgang, wodurch ein optimaler Durchfluss sichergestellt wird. Die unverpresste Undichtigkeit dient der zusätzlichen Sicherheit während der Installationsphase.

Der Kugelhahn ist für einen Temperaturbereich von -20 bis +120 °C ausgelegt. Mit einem Nenndurchmesser von DN 25 und einem Rohraußendurchmesser von 28 mm ist er präzise auf gängige Rohrleitungssysteme abgestimmt. Die Bedienung erfolgt über einen manuellen Handgriff, der eine einfache Steuerung des Durchflusses ermöglicht.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Nenndurchmesser: DN 25
• Rohraußendurchmesser: 28 mm
• Druckstufe: PN 16
• Betriebstemperatur: -20 bis +120 °C
• Kvs-Wert: 28,9
• Länge: 14,2 cm
• Z-Maß: 4,8 cm
• Anschluss: Pressmuffe

Durch die Verwendung korrosionsbeständiger Materialien eignet sich das Bauteil ideal für langlebige Installationen in der Haustechnik. Der Kugelhahn ist für Kühl- und Heizungswasser, Fernwärmeheizungswasser sowie für Betriebs- und Prozesswässer geeignet und unterstützt Anwendungen im Bereich von Löschwasser. Mit dem Außendurchmesser von 28 mm und der Druckstufe PN 16 bietet er eine robuste Lösung für professionelle Rohrleitungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Roharmaturen
• Hersteller-Artikelnummer: 92103
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: ohne
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 23
• Länge Anschluss 2: 23
• Arbeitslänge Anschluss 1: 48
• Arbeitslänge Anschluss 2: 48
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 66
• Länge Handgriff: 128
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Feuersicher: nein
• Kvs-Wert: 28,9
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 25
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
