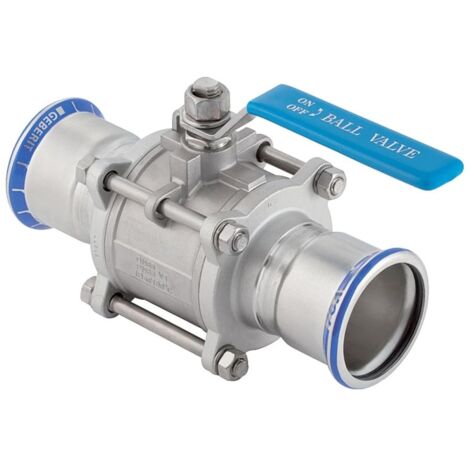

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 35mm, 16 bar

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 35mm, 16 bar

Der Geberit Mapress Kugelhahn aus Edelstahl dient als zuverlässige Absperrarmatur in anspruchsvollen Versorgungssystemen. Die geflanschte Ausführung mit Betätigungshebel eignet sich für Kühl- und Heizungswasser, Fernwärme, Prozesswässer sowie Löschwasser. Mit einer Temperaturbeständigkeit von -20 °C bis +120 °C und einer Druckstufe von PN 16 ist das Bauteil für vielfältige industrielle und gebäudetechnische Anwendungen ausgelegt.

Sichere Installation und Technik

Die Armatur verfügt über beidseitige Pressmuffen mit M-Kontur, die eine effiziente Montage ermöglichen. Ein integrierter Pressindikator signalisiert unverpresste Verbindungen durch Undichtigkeit. Die Spindelabdichtung sowie die Profildichtung von Flansch und Kugel bestehen aus widerstandsfähigem PTFE, während der Dichtring aus schwarzem CIIR gefertigt ist. Die einteilige Gehäusekonstruktion bietet einen Volldurchgang, der einen optimalen Durchfluss sicherstellt.

Robuste Bauweise

Gefertigt aus hochwertigem CrNiMo-Stahl 1.4401, überzeugt der Kugelhahn durch Langlebigkeit und Korrosionsbeständigkeit. Die Bedienung erfolgt komfortabel über einen manuellen Handgriff. Durch die Kombination aus bewährter Pressmuffen-Technik und robuster Materialwahl ist eine dauerhafte Funktionalität in komplexen Rohrleitungssystemen gegeben.

Technische Daten

• Außendurchmesser: 35 mm
• Nennweite: DN 32
• Druckstufe: PN 16
• Werkstoff: Edelstahl 1.4401
• Betriebstemperatur: -20 bis +120 °C
• Kvs-Wert: 48,5
• Länge: 17 cm
• Z-Maß: 5,9 cm

Die Armatur kombiniert eine hohe Betriebssicherheit mit einer einfachen Handhabung. Ausgelegt für einen Betriebsdruck von 16 bar und einen Nenndurchmesser von DN 32, stellt der Kugelhahn eine effiziente Lösung für anspruchsvolle Medienströme dar. Die Verwendung von PTFE-Dichtungen und die integrierte Sicherheitstechnik durch den Pressindikator erleichtern die Wartung und Installation in professionellen Anlagen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Roharmaturen
• Hersteller-Artikelnummer: 92104
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: ohne
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 26
• Länge Anschluss 2: 26
• Arbeitslänge Anschluss 1: 59
• Arbeitslänge Anschluss 2: 59
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 75
• Länge Handgriff: 128
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Feuersicher: nein
• Kvs-Wert: 48,5
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 32
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
