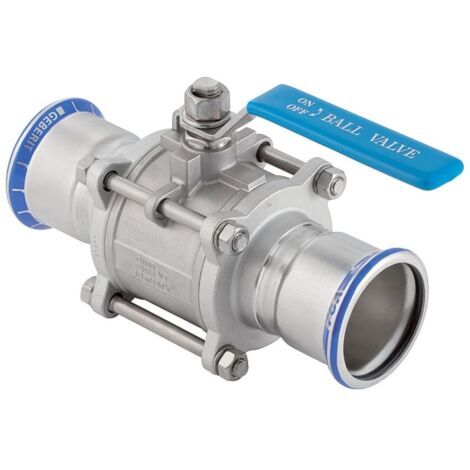

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 42mm, 16 bar

Geberit Mapress Edelstahl Kugelhahn mit Betätigungshebel, geflanscht Außendurchmesser 42mm, 16 bar

Dieser Edelstahl-Kugelhahn aus der Mapress-Serie ermöglicht eine Absperrung in verschiedenen Versorgungssystemen. Die Armatur ist für den Einsatz in Kühl- und Heizungswasserleitungen, Fernwärmenetzen sowie Prozess- und Löschwassersystemen konzipiert und besteht aus CrNiMo-Stahl.

Verbindungstechnik und Dichtkonzept

Die Armatur verfügt über beidseitige Pressmuffen mit dem Konturcode M. Ein integrierter Pressindikator signalisiert unverpresste Verbindungen, während ein transparenter Schutzstopfen die Pressmuffe vor Verunreinigungen bewahrt. Die Abdichtung der Spindel sowie die Profildichtung von Flansch und Kugel bestehen aus PTFE, was die Beständigkeit im Betrieb unterstützt.

Konstruktion und Einsatzbereich

Das Gehäuse ist einteilig gefertigt und bietet einen Volldurchgang. Mit einer Druckstufe von PN 16 und einer Temperaturbeständigkeit von -20 bis +120 °C ist das Bauteil für Medien wie Grau- und Schwarzwasser mit einem pH-Wert von mindestens 5,5 geeignet. Die Bedienung erfolgt über einen Handgriff.

Technische Daten

• Nennweite: DN 40
• Rohraußendurchmesser: 42 mm
• Druckstufe: PN 16
• Betriebstemperatur: -20 bis +120 °C
• Werkstoff: Edelstahl 1.4401
• Kvs-Wert: 68
• Baulänge: 19,4 cm
• Anschlussart: Pressmuffe

Durch die Kombination aus Edelstahl 1.4401 und der Pressverbindungstechnik bietet diese Armatur eine Lösung für die Absperrung in Leitungssystemen. Mit einem Kvs-Wert von 68 und der Auslegung für einen Betriebsdruck von PN 16 stellt sie eine Komponente für Heizungs-, Kühl- und Prozesswasseranwendungen dar.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Roharmaturen
• Hersteller-Artikelnummer: 92105
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Edelstahl 316 (1.4401)
• Werkstoff des Gehäuses: rostfreier Stahl
• Bedienung: Handgriff
• Mit Thermometer: nein
• Mit Filter: nein
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: ohne
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 30
• Länge Anschluss 2: 30
• Arbeitslänge Anschluss 1: 67
• Arbeitslänge Anschluss 2: 67
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Höhe Handgriff: 85
• Länge Handgriff: 158
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Feuersicher: nein
• Kvs-Wert: 68
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 40
• Fettfrei: nein
• Oberflächenschutz Gehäuse: ohne
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
