Allgemeine Beschreibung

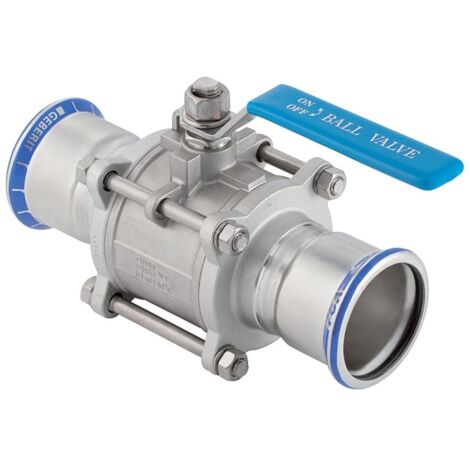

Dieser Edelstahl-Kugelhahn mit Betätigungshebel ermöglicht eine zuverlässige Absperrung in anspruchsvollen Versorgungssystemen. Die Komponente ist für den Einsatz in Heizungs- und Kühlsystemen, Fernwärmeanlagen sowie für Prozess- und Löschwasser konzipiert. Dank der robusten Konstruktion aus CrNiMo-Stahl 1.4401 eignet sich das Bauteil für einen Betriebsdruck von bis zu 16 bar.Technische daten
- Nennweite: DN 50
- Außendurchmesser: 54 mm
- Druckstufe: PN 16
- Werkstoff: Edelstahl 1.4401
- Betriebstemperatur: -20 bis +120 °C
- Kvs-Wert: 125,8
- Baulänge: 22,1 cm
- Anschluss: Pressmuffe
Konstruktion und Handhabung
Die Armatur verfügt über beidseitige Pressmuffen mit M-Kontur, die eine sichere Installation ermöglichen. Ein integrierter Pressindikator signalisiert unverpresste Verbindungen, während die Dichtringe aus CIIR schwarz für eine hohe Dichtigkeit sorgen. Die Spindelabdichtung sowie die Profildichtung von Flansch und Kugel bestehen aus PTFE, was eine hohe Beständigkeit gegenüber verschiedenen Medien sicherstellt. Die Bedienung erfolgt komfortabel über einen manuellen Handgriff.
Anwendung
Verwendungszwecke:
- Für Heizungswasser
- Für Kühlwasser ohne Frostschutzmittel
- Für Kühlwasser mit Frostschutzmittel
- Für Fernwärmeheizungswasser max. 120 °C
- Für Betriebswasser
- Für Grau- und Schwarzwasser mit pH-Wert > 6,0
- Für Löschwasser (nass)
Weitere Informationen
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Material Kugel: rostfreier Stahl
- Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
