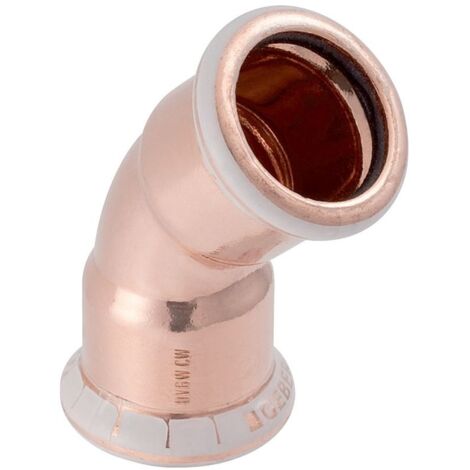

Geberit Mapress Kupfer Bogen 45 Grad, Außendurchmesser 12mm

Geberit Mapress Bogen 45 Grad, DN 10, 12mm, Kupfer, 60601

Dieser 45-Grad-Bogen aus Kupfer dient als zuverlässiges Verbindungselement in Versorgungssystemen der Haustechnik, Industrie und im Schiffbau. Das aus hochwertigem Cu-DHP Kupfer gefertigte Formteil ist für Trinkwasserinstallationen geeignet und zeichnet sich durch eine hohe Materialgüte aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit der Kontur M, die eine sichere und zugfeste Verbindung ermöglichen. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet, der eine optische Kontrolle der Verpressung unterstützt. Ein transparenter Schutzstopfen an der Pressmuffe schützt das Innere vor Verschmutzungen bis zur Installation.

Sicherheit bei der Montage

Das System ist so konzipiert, dass unverpresste Verbindungen bei der Druckprüfung als undicht erkannt werden, was die Prozesssicherheit bei der Installation erhöht. Die integrierte Dichtung sorgt für eine zuverlässige Abdichtung. Das Material ist zudem trinkwasserkonform gemäß den Vorgaben des Umweltbundesamtes, wodurch sich das Bauteil ideal für den Einsatz in der Trinkwasserversorgung eignet.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Nennweite: DN 10
• Rohraußendurchmesser: 12 mm
• Winkel: 45 °
• Länge: 2,6 cm
• Z-Maß: 0,9 cm
• Anschlussart: Pressmuffe
• Trinkwasserkonform: Ja

Durch die robuste Verarbeitung aus Kupfer und die präzise Fertigung mit einem Winkel von 45 Grad bietet dieses Formteil eine langlebige Lösung für anspruchsvolle Rohrleitungssysteme. Mit einem Nenndurchmesser von DN 10 und einem Rohraußendurchmesser von 12 mm ist es passgenau für entsprechende Kupferrohrleitungen ausgelegt. Die Kombination aus zugfester Verbindungstechnik und der Eignung für Trinkwasser macht dieses Bauteil zu einer professionellen Wahl für effiziente Installationen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60601
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 2: 12
• Länge Anschluss 1: 26
• Länge Anschluss 2: 26
• Arbeitslänge Anschluss 1: 9
• Arbeitslänge Anschluss 2: 9
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
