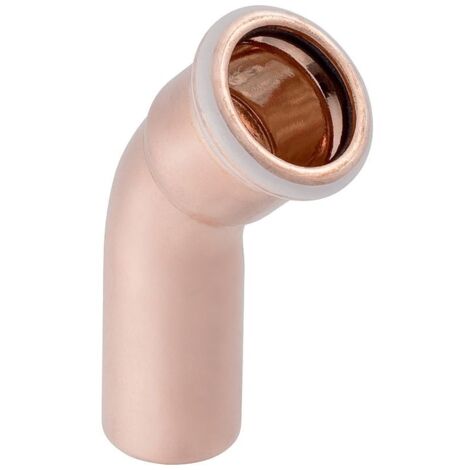

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 12mm

Geberit Mapress Kupfer Bogen mit Einschubende 45 Grad, Außendurchmesser 12mm

Dieser 45-Grad-Bogen aus Kupfer ermöglicht präzise Richtungsänderungen in Trinkwasser- und Industrieinstallationen. Das Bauteil ist für den Einsatz in der Haustechnik sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Fitting besteht aus hochwertigem Cu-DHP Kupfer (CW024A) und ist für eine dauerhafte, zugfeste Verbindung ausgelegt. Die Kombination aus einem Schiebeende und einer Pressmuffe mit integriertem Pressindikator unterstützt eine sichere Montage. Dank der Unverpresst-undicht-Eigenschaft lässt sich die Dichtheit der Verbindung bereits vor der Inbetriebnahme zuverlässig prüfen. Der integrierte Dichtring aus CIIR sorgt für eine dauerhafte Abdichtung.

Technische Daten

• Werkstoff: Kupfer (Cu-DHP CW024A)
• Außendurchmesser: 12 mm
• Winkel: 45 Grad
• Nennweite: DN 10
• Z-Maß: 0,9 cm
• Länge: 2,6 cm
• Höhe: 3,5 cm

Durch die robuste Materialwahl und die systemgebundene Konstruktion eignet sich dieser Bogen ideal für anspruchsvolle Versorgungssysteme. Mit einem Außendurchmesser von 12 mm und der bewährten Pressverbindungstechnik bietet das Bauteil eine effiziente Lösung für die fachgerechte Rohrinstallation. Die Trinkwasserkonformität gemäß UBA-Vorgaben unterstreicht die Eignung für sensible Anwendungsbereiche.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60701
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Rohraußendurchmesser Anschluss 2: 12
• Länge Anschluss 1: 35
• Länge Anschluss 2: 26
• Arbeitslänge Anschluss 2: 9
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
