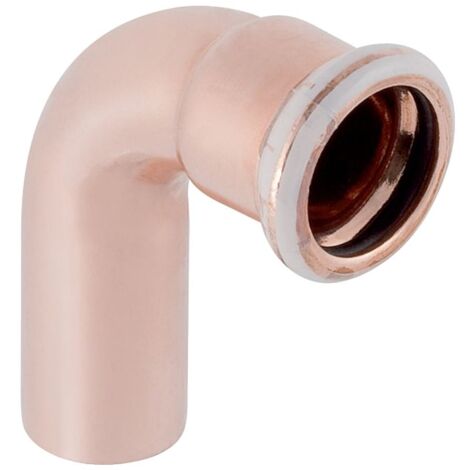

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 28mm

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 28mm

Dieser 90-Grad-Bogen aus Kupfer dient als Verbindungselement in der Haustechnik, Industrie sowie im Schiffbau. Das Formstück verfügt über ein Einschubende und eine Pressmuffe, die für eine prozesssichere Installation in Kupferrohrsystemen ausgelegt sind.

Robuste Verbindungstechnik

Der aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigte Bogen zeichnet sich durch seine Materialgüte und Trinkwasserkonformität aus. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet. Zudem ist das System bis zu einem Außendurchmesser von 54 mm im unverpressten Zustand undicht, was eine schnelle Leckageerkennung während der Druckprüfung unterstützt. Die Verbindung ist zugfest und für eine dauerhafte Installation konzipiert.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 28 mm
• Winkel: 90 °
• Nennweite: DN 25
• Länge: 5,7 cm
• Höhe: 6,5 cm
• Z-Maß: 3,4 cm
• Dichtungsmaterial: CIIR

Durch die präzise Fertigung und die Verwendung langlebiger Materialien bietet dieses Formstück eine sichere Lösung für anspruchsvolle Leitungssysteme. Mit einem Außendurchmesser von 28 mm und der 90-Grad-Geometrie ermöglicht es eine effiziente Rohrführung. Die Kombination aus zugfester Verbindung und integriertem Pressindikator sorgt für eine fachgerechte Installation in der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60305
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 28
• Länge Anschluss 1: 65
• Länge Anschluss 2: 57
• Arbeitslänge Anschluss 2: 34
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
