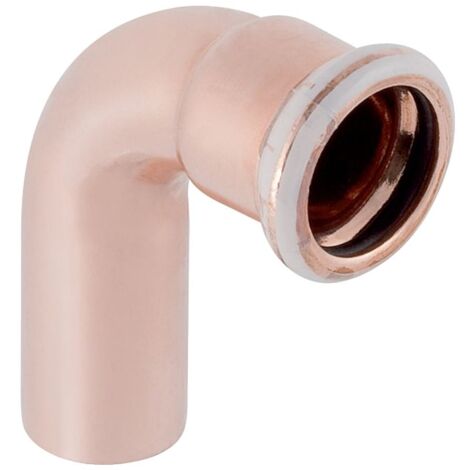

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 35mm

Geberit Mapress Kupfer Bogen mit Einschubende 90 Grad, Außendurchmesser 35mm

Dieser 90-Grad-Bogen aus Kupfer ermöglicht eine präzise Richtungsänderung in Trinkwasser- und Industrieinstallationen. Das Systemteil ist für den Einsatz in der Haustechnik sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über ein Schiebeende und eine Pressmuffe, die eine sichere und zugfeste Verbindung ermöglichen. Dank des integrierten Pressindikators lässt sich die ordnungsgemäße Verpressung direkt bei der Montage kontrollieren. Die Konstruktion aus hochwertigem Cu-DHP Kupfer (CW024A) ist trinkwasserkonform gemäß UBA-Vorgaben und bietet eine hohe Beständigkeit für anspruchsvolle Versorgungssysteme.

Sicherheit bei der Montage

Das Bauteil ist im unverpressten Zustand undicht, was eine schnelle visuelle Prüfung der gesamten Installation auf nicht verpresste Stellen ermöglicht. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verschmutzungen bis zum Moment der Verarbeitung. Die integrierte Dichtung sorgt für eine dauerhafte Abdichtung der Rohrverbindung.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 35 mm
• Winkel: 90 °
• Nennweite: DN 32
• Z-Maß: 3,9 cm
• Länge: 6,5 cm
• Höhe: 7,4 cm

Durch die Kombination aus robuster Kupferlegierung und der bewährten Pressverbindungstechnik eignet sich dieser Bogen ideal für professionelle Rohrleitungssysteme. Mit einem Außendurchmesser von 35 mm und der Nennweite DN 32 bietet das Formstück eine passgenaue Lösung für eine effiziente Leitungsführung. Die integrierte Dichtung und der Pressindikator unterstützen eine sichere und normgerechte Installation in der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 60306
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 74
• Länge Anschluss 2: 65
• Arbeitslänge Anschluss 2: 39
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Trinkwasserkonform nach UBA: Ja
