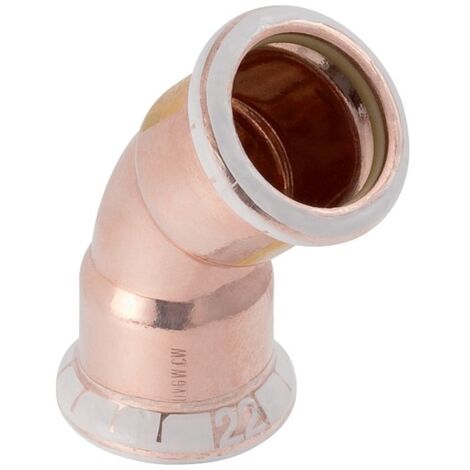

Geberit Mapress Kupfer Bogen Gas 45 Grad, Außendurchmesser 15mm

Geberit Bogen Mapress Kupfer, 45 Grad, 15mm, Kupfer, 34514

Dieser 45-Grad-Bogen aus Kupfer ist für die fachgerechte Installation von Gasleitungen konzipiert. Das Systemteil aus hochwertigem Cu-DHP Kupfer eignet sich für Natur- und Flüssiggase und zeichnet sich durch eine hohe Zuverlässigkeit in der Versorgungstechnik aus.

Sichere Verbindungstechnik

Der Fitting ist mit Pressmuffen ausgestattet, die eine dauerhaft zugfeste Verbindung ermöglichen. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass der Bogen im unverpressten Zustand undicht ist, wodurch eine einfache Kontrolle der Verbindung während der Montage erfolgt. Der gelbe Schutzstopfen an der Pressmuffe dient der Kennzeichnung und schützt das Bauteil vor Verunreinigungen bis zur Verarbeitung.

Material und Beständigkeit

Das Bauteil besteht aus dem Werkstoff Cu-DHP (CW024A) gemäß DIN EN 1412. Die integrierte Dichtung aus HNBR in Gelb ist speziell auf die Anforderungen von Gasmedien abgestimmt und sorgt für eine zuverlässige Abdichtung des Systems.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Winkel: 45 °
• Rohraußendurchmesser: 15 mm
• Nennweite: DN 12
• Länge: 2,8 cm
• Z-Maß: 0,8 cm
• Dichtungsmaterial: HNBR (gelb)

Durch die präzise Fertigung und die Verwendung robuster Materialien unterstützt dieses Systemteil eine effiziente und sichere Leitungsführung. Mit einem Rohraußendurchmesser von 15 mm und der bewährten Pressmuffen-Technik ist der Bogen ideal für anspruchsvolle Gasinstallationen geeignet, bei denen eine zugfeste und dichte Verbindung erforderlich ist.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34514
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 28
• Länge Anschluss 2: 28
• Arbeitslänge Anschluss 1: 8
• Arbeitslänge Anschluss 2: 8
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
