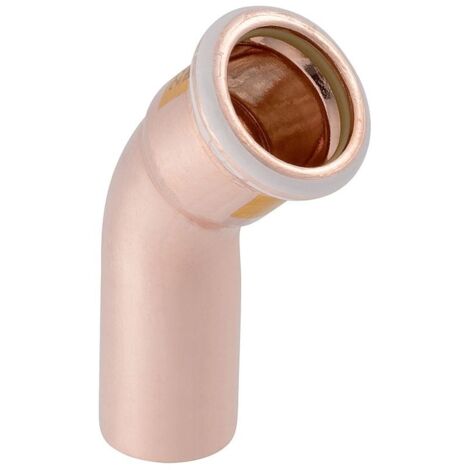

Geberit Mapress Kupfer Bogen mit Einschubende Gas 45 Grad, Außendurchmesser 15mm

Geberit Mapress Kupfer Bogen mit Einschubende Gas 45 Grad, Außendurchmesser 15mm

Dieser 45-Grad-Bogen aus Kupfer dient der sicheren Installation von Gasleitungen für Natur- und Flüssiggase. Das Bauteil ist für den Einsatz in entsprechenden Versorgungssystemen konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über ein Einschubende sowie eine Pressmuffe, die mit einem gelben Schutzstopfen versehen ist. Die Konstruktion ist auf eine zugfeste Verbindung ausgelegt und bietet durch die Eigenschaft unverpresst undicht eine zusätzliche Sicherheit bei der Montage. Der integrierte Dichtring aus HNBR in Gelb sorgt für die notwendige Beständigkeit in Gasanwendungen.

Technische Daten

• Werkstoff: Cu-DHP Kupfer CW024A
• Außendurchmesser: 15 mm
• Winkel: 45 °
• Nennweite: DN 12
• Länge: 2,8 cm
• Höhe: 3,8 cm
• Z-Maß: 0,8 cm

Durch die präzise Fertigung aus hochwertigem Kupfer und die systemgebundene Ausführung ermöglicht dieses Bauteil eine effiziente Installation in Gas-Versorgungssystemen. Mit einem Außendurchmesser von 15 mm und dem 45-Grad-Winkel bietet das Element eine passgenaue Lösung für anspruchsvolle Leitungsführungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34521
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 38
• Länge Anschluss 2: 28
• Arbeitslänge Anschluss 2: 8
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
