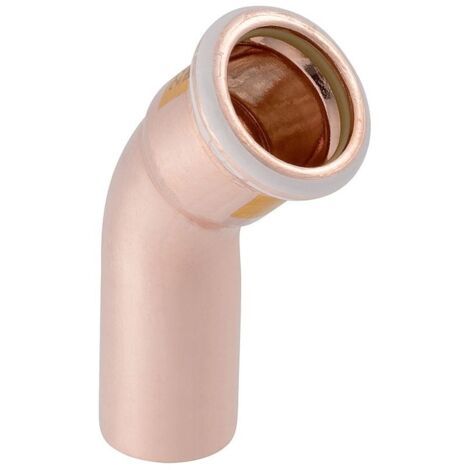

Geberit Mapress Kupfer Bogen mit Einschubende Gas 45 Grad, Außendurchmesser 18mm

Geberit Mapress Kupfer Bogen mit Einschubende Gas 45 Grad, Außendurchmesser 18mm

Dieser Bogen mit Einschubende aus Kupfer ermöglicht eine präzise Richtungsänderung von 45 Grad in Gas-Installationssystemen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Zuverlässige Verbindungstechnik

Der Fitting besteht aus hochwertigem Cu-DHP Kupfer (CW024A) und ist für eine dauerhafte, zugfeste Verbindung ausgelegt. Zur Erhöhung der Sicherheit bei der Montage verfügt das System über eine Unverpresst-undicht-Funktion, die eine schnelle Überprüfung der Verbindung ermöglicht. Der integrierte Dichtring aus gelbem HNBR ist optimal auf die Anforderungen von Gasleitungen abgestimmt.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 18 mm
• Winkel: 45 °
• Nennweite: DN 15
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: HNBR

Durch die Kombination aus langlebigem Kupfer und der speziellen HNBR-Dichtung bietet dieser 45-Grad-Bogen eine sichere Lösung für Gas-Versorgungssysteme. Mit einem Außendurchmesser von 18 mm und der bewährten Pressmuffen-Technik unterstützt das Bauteil eine effiziente und fachgerechte Installation in der Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34522
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 39
• Länge Anschluss 2: 29
• Arbeitslänge Anschluss 2: 9
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
