Geberit Mapress Kupfer Bogen mit Einschubende Gas 90 Grad, Außendurchmesser 15mm

Geberit Mapress Kupfer Bogen mit Einschubende Gas 90 Grad, Außendurchmesser 15mm

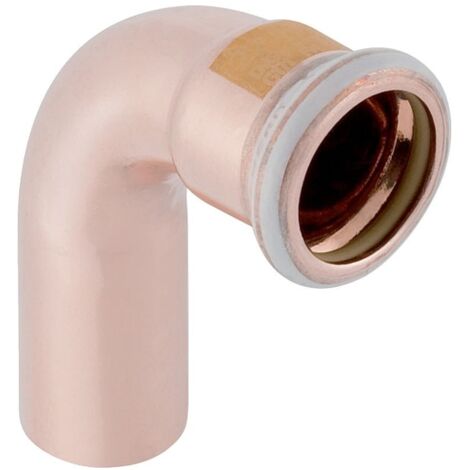

Dieser 90-Grad-Bogen aus Kupfer dient der Installation in Gasleitungen für Natur- und Flüssiggase. Das Formteil verfügt über ein Einschubende sowie eine Pressmuffe und ist für den Einsatz in Versorgungssystemen konzipiert.

Verbindungstechnik und Material

Das aus Cu-DHP Kupfer gefertigte Bauteil ist auf eine zugfeste Verbindung ausgelegt. Die Konstruktion ist als unverpresst undicht ausgeführt, was eine einfache Kontrolle der Verbindung ermöglicht. Ein gelber Schutzstopfen an der Pressmuffe schützt vor Verunreinigungen vor der Installation.

Dichtung und Kompatibilität

Für die Dichtheit in Gasanwendungen sorgt ein integrierter Dichtring aus HNBR in Gelb. Mit einem Außendurchmesser von 15 mm und einer Nennweite von DN 12 ist das Bauteil auf gängige Kupferrohrsysteme abgestimmt.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser: 15 mm
• Nennweite: DN 12
• Winkel: 90 °
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Dichtungsmaterial: HNBR (gelb)
• Länge: 3,8 cm
• Höhe: 5,1 cm
• Z-Maß: 1,8 cm

Der 90-Grad-Bogen aus Kupfer eignet sich für Natur- und Flüssiggase. Mit einem Außendurchmesser von 15 mm und der Pressverbindungstechnik bietet das Bauteil eine Lösung für Gasinstallationen. Die Kombination aus Cu-DHP Kupfer und dem HNBR-Dichtring stellt die Funktionalität im Versorgungssystem sicher.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34507
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 51
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 2: 18
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
