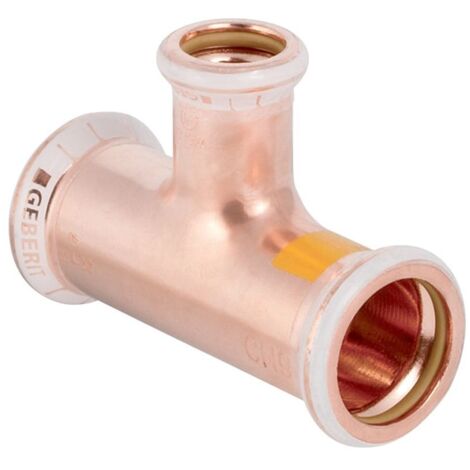

Geberit Mapress Kupfer T-Stück reduziert Gas d 22mm, d1 15mm, d2 22mm

Geberit Mapress Kupfer T-Stück reduziert Gas D 22mm, D1 15mm, D2 22mm, 34536

Dieses T-Stück aus Kupfer ermöglicht die Installation von Gasleitungen für Natur- und Flüssiggase. Das Bauteil ist aus hochwertigem Cu-DHP Kupfer gefertigt und für den Einsatz in Versorgungssystemen konzipiert.

Zuverlässige Verbindungstechnik

Das Fitting ist mit einem gelben HNBR-Dichtring ausgestattet, der speziell für Gasanwendungen ausgelegt ist. Die Konstruktion als unverpresst undichtes System erhöht die Sicherheit bei der Montage, da nicht verpresste Verbindungen bei der Druckprüfung sofort erkannt werden. Die Pressmuffen sind mit gelben Schutzstopfen versehen, um die Sauberkeit bis zur Verarbeitung zu bewahren.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Rohraußendurchmesser 1: 22 mm
• Rohraußendurchmesser 2: 15 mm
• Rohraußendurchmesser 3: 22 mm
• Winkel: 90 °
• Gesamtlänge: 7,4 cm
• Dichtungsmaterial: HNBR

Durch die präzise Fertigung aus langlebigem Kupfer und die Verwendung des speziellen HNBR-Dichtrings eignet sich dieses T-Stück ideal für Gasinstallationen. Mit einem Rohraußendurchmesser von 22 mm an den Hauptanschlüssen und einer 15 mm Reduzierung bietet das Bauteil eine passgenaue Lösung für effiziente Rohrleitungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34536
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 15
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 18
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
