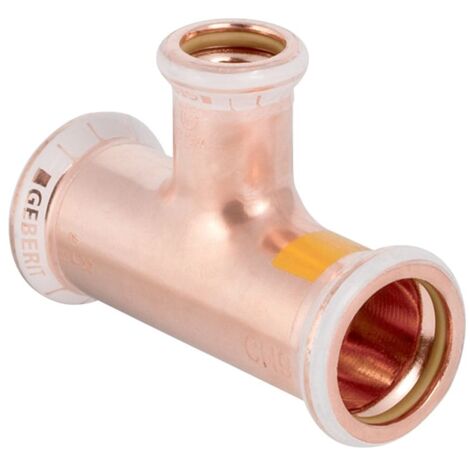

Geberit Mapress Kupfer T-Stück reduziert, Gas, d 28mm, d1 15mm, d2 28mm

Geberit Mapress Kupfer T-Stück reduziert, Gas, D 28mm, D1 15mm, D2 28mm

Dieses T-Stück aus Kupfer ermöglicht eine zuverlässige Abzweigung in Gas-Installationssystemen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine robuste Materialqualität aus.

Zuverlässige Verbindungstechnik

Das Fitting besteht aus hochwertigem Cu-DHP Kupfer (CW024A) und ist für eine zugfeste Verbindung ausgelegt. Die Konstruktion verfügt über drei Pressmuffen mit M-Kontur. Das Bauteil ist im unverpressten Zustand undicht, wodurch eine Dichtheitsprüfung vor der finalen Verpressung möglich ist. Gelbe Schutzstopfen an den Pressmuffen schützen das Innere bis zur Installation vor Verschmutzungen.

Sicherheit und Anwendung

Für den Einsatz in Gasleitungen ist das T-Stück mit einem gelben Dichtring aus HNBR ausgestattet, der eine sichere Abdichtung ermöglicht. Die Ausführung mit einem Abzweig von 15 mm bei einem Hauptdurchmesser von 28 mm erlaubt eine präzise Reduzierung von Leitungsquerschnitten in der Gasversorgung.

Das T-Stück bietet mit seinen Abmessungen von 28 mm, 15 mm und 28 mm eine passgenaue Lösung für Gas-Installationssysteme. Durch die Verwendung von Cu-DHP Kupfer und den speziellen HNBR-Dichtungen ist eine sichere Anwendung mit Natur- und Flüssiggasen möglich. Die M-Kontur unterstützt eine effiziente Montage durch den Fachhandwerker.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Rohraußendurchmesser Anschluss 1: 28 mm
• Rohraußendurchmesser Anschluss 2: 15 mm
• Rohraußendurchmesser Anschluss 3: 28 mm
• Winkel: 90 °
• Dichtungsmaterial: HNBR (gelb)
• Verbindungskontur: M-Kontur
• Länge: 8,4 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34588
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Nenndurchmesser Anschluss 3: DN 25
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 15
• Rohraußendurchmesser Anschluss 3: 28
• Länge Anschluss 1: 42
• Länge Anschluss 2: 41
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 21
• Länge Anschluss 3: 42
• Arbeitslänge Anschluss 3: 19
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
