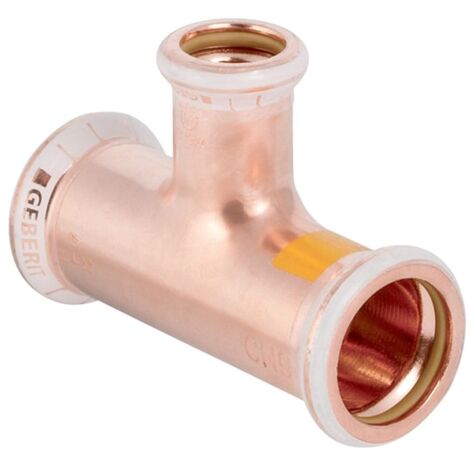

Geberit Mapress Kupfer T-Stück reduziert, Gas, d 28mm, d1 18mm, d2 28mm

Geberit Mapress Kupfer T-Stück reduziert, Gas, D 28mm, D1 18mm, D2 28mm

Dieses T-Stück aus Kupfer der Serie Mapress von Geberit ermöglicht eine zuverlässige Leitungsführung in Gasinstallationen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Das Fitting ist aus hochwertigem Cu-DHP Kupfer (CW024A) gefertigt und verfügt über drei Pressmuffen mit M-Kontur. Die Konstruktion ist auf eine dauerhafte, zugfeste Verbindung ausgelegt. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil unverpresst undicht, wodurch sich Fehlverbindungen bei der Druckprüfung unmittelbar identifizieren lassen. Die gelbe Kennzeichnung durch den Dichtring aus HNBR sowie die Schutzstopfen signalisieren die Eignung für Gasanwendungen.

Die präzise gefertigte Komponente unterstützt eine effiziente Installation in Versorgungssystemen. Durch die Verwendung von Kupfer als Werkstoff wird eine hohe Korrosionsbeständigkeit erreicht, während die bewährte Pressverbindungstechnik eine schnelle und sichere Montage vor Ort ermöglicht. Mit einem Außendurchmesser von 28 mm an den Hauptanschlüssen und einer Reduzierung auf 18 mm am Abzweig bietet das T-Stück eine passgenaue Lösung für anspruchsvolle Gasleitungsnetze.

Technische Daten

• Werkstoff: Cu-DHP Kupfer (CW024A)
• Außendurchmesser Anschluss 1: 28 mm
• Außendurchmesser Anschluss 2: 18 mm
• Außendurchmesser Anschluss 3: 28 mm
• Winkel: 90 °
• Dichtungsmaterial: HNBR (gelb)
• Anschlussart: Pressmuffe (M-Kontur)
• Gesamtlänge: 8,4 cm
• Z-Maß: 1,9 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34589
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Kupfer
• Werkstoffgüte Anschluss 3: Cu-DHP (CW024A)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Kupfer
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Nenndurchmesser Anschluss 3: DN 25
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Rohraußendurchmesser Anschluss 2: 18
• Rohraußendurchmesser Anschluss 3: 28
• Länge Anschluss 1: 42
• Länge Anschluss 2: 41
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 21
• Länge Anschluss 3: 42
• Arbeitslänge Anschluss 3: 19
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Kupfer
• Werkstoff des Anschlusses 2: Kupfer
• Werkstoffgüte Anschluss 1: Cu-DHP (CW024A)
• Werkstoffgüte Anschluss 2: Cu-DHP (CW024A)
• Mehrteilig: nein
