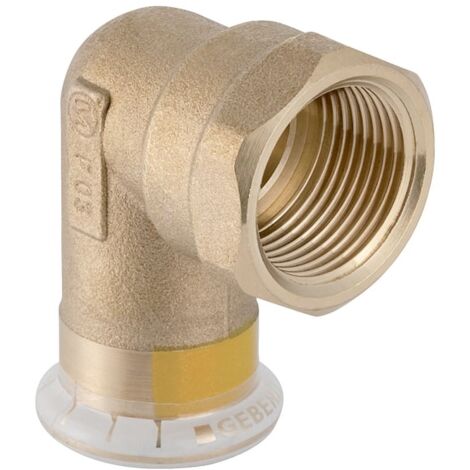

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Innengewinde Gas CW602N, d 22mm, Rp 3/4″

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Innengewinde Gas CW602N, D 22mm, Rp 3/4"

Dieser Übergangswinkel ermöglicht eine sichere Verbindung zwischen Kupferrohrsystemen und Komponenten mit Innengewinde in Gasinstallationen. Das Bauteil ist für den Einsatz mit Natur- und Flüssiggasen konzipiert und zeichnet sich durch eine robuste Konstruktion aus entzinkungsbeständigem Messing aus.

Robuste Verbindungstechnik für Gasleitungen

Der Winkel ist aus DR-Messing CW602N gefertigt und bietet eine hohe Stabilität in Versorgungssystemen. Die Konstruktion umfasst eine Pressmuffe sowie ein zylindrisches Innengewinde, was eine präzise Montage in 90-Grad-Winkeln erlaubt. Das System ist unverpresst undicht, wodurch eine einfache Kontrolle der Verbindung vor der endgültigen Fixierung möglich ist.

Zuverlässige Abdichtung

Für die notwendige Dichtheit sorgt ein integrierter Dichtring aus HNBR in Gelb, der auf die Anforderungen von Gasmedien abgestimmt ist. Der gelbe Schutzstopfen an der Pressmuffe dient als Kennzeichnung und schützt das Bauteil vor Verunreinigungen bis zur Verarbeitung.

Technische Daten

• Winkel: 90 °
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 "
• Nennweite: DN 20
• Werkstoff: DR-Messing CW602N
• Dichtungsmaterial: HNBR
• Länge: 4,5 cm
• Z-Maß: 2,4 cm

Dieser Übergangswinkel aus Messing bietet eine fachgerechte Lösung für Gasinstallationen, bei denen eine sichere 90-Grad-Verbindung zwischen einem 22 mm Kupferrohr und einem Rp 3/4 Zoll Innengewinde erforderlich ist. Durch die Verwendung hochwertiger Materialien wie HNBR für den Dichtring und die bewährte Pressmuffen-Technik wird eine dauerhafte und zugfeste Installation ermöglicht.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 34727
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Messing
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 45
• Länge Anschluss 2: 33
• Arbeitslänge Anschluss 1: 24
• Arbeitslänge Anschluss 2: 21
• Material Dichtung: Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn36Pb2As (CW602N)
