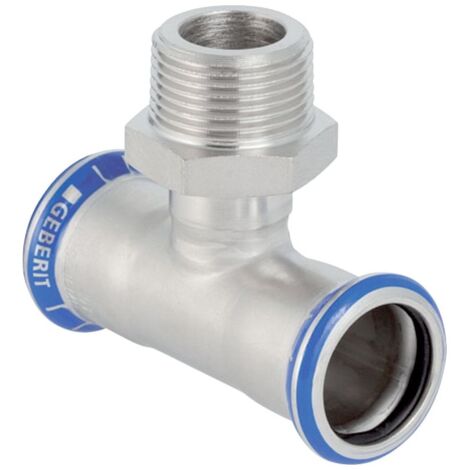

Geberit Mapress Edelstahl T-Stück mit Außengewinde D 22mm, R 3/4", D1 22mm

Geberit Mapress Edelstahl T-Stück mit Außengewinde D 22mm, R 3/4", D1 22mm

Dieses T-Stück aus Edelstahl der Serie Mapress von Geberit ermöglicht eine zuverlässige Abzweigung in Rohrleitungssystemen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für Trinkwasseranwendungen geeignet und zeichnet sich durch eine robuste Verarbeitung aus CrNiMo-Stahl 1.4401 aus.

Zuverlässige Verbindungstechnik

Das Fitting ist mit zwei Pressmuffen und einem konischen Außengewinde nach ISO 7-1 ausgestattet, was eine präzise Integration in das Leitungssystem erlaubt. Die Konstruktion ist auf eine dauerhafte, zugfeste Verbindung ausgelegt. Zur Erhöhung der Sicherheit bei der Montage verfügt das Bauteil über einen Pressindikator sowie die Eigenschaft unverpresst undicht, wodurch eine schnelle visuelle Kontrolle der fachgerechten Installation unterstützt wird.

Material und Ausführung

Gefertigt aus hochwertigem Edelstahl 1.4401, bietet das T-Stück eine hohe Beständigkeit. Der integrierte Dichtring aus CIIR sorgt für eine zuverlässige Abdichtung. Zum Schutz vor Verunreinigungen während der Lagerung und Montage ist die Pressmuffe mit einem transparenten Schutzstopfen versehen. Das Bauteil ist für den Einsatz in Systemen mit einem Rohraußendurchmesser von 22 mm konzipiert.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Nennweite: DN 20
• Winkel: 90 °
• Länge: 7,4 cm
• Dichtungsmaterial: CIIR

Die Kombination aus langlebigem Edelstahl 1.4401 und der bewährten Pressverbindungstechnik macht dieses T-Stück zur idealen Wahl für anspruchsvolle Installationen. Mit einem Rohraußendurchmesser von 22 mm und einem 3/4 Zoll Außengewinde bietet es eine passgenaue Lösung für diverse Versorgungsleitungen. Die Eignung für Trinkwasser sowie die integrierte Sicherheitsfunktion der unverpressten Undichtigkeit ermöglichen eine hohe Betriebssicherheit und eine effiziente Montage in professionellen Rohrleitungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 31458
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Werkstoffgüte Anschluss 3: Edelstahl 316 (1.4401)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 48
• Arbeitslänge Anschluss 1: 16
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Mehrteilig: nein
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
