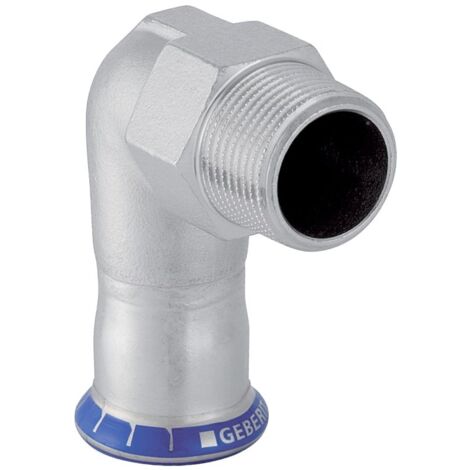

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Außengewinde D 35mm, R 1 1/4"

Geberit Mapress Edelstahl Übergangswinkel 90 Grad mit Außengewinde D 35mm, R 1 1/4"

Der Geberit Mapress Edelstahl Übergangswinkel ermöglicht eine präzise Richtungsänderung von 90 Grad in Rohrleitungssystemen. Er verbindet eine Pressmuffe mit einem kegeligen Außengewinde und eignet sich für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau.

Robuste Materialqualität und Sicherheit

Der aus CrNiMo-Stahl 1.4401 gefertigte Fitting zeichnet sich durch Korrosionsbeständigkeit aus und ist für Trinkwasseranwendungen geeignet. Ein integrierter Dichtring aus CIIR sorgt für eine sichere Abdichtung. Die Eigenschaft unverpresst undicht ermöglicht eine visuelle Kontrolle während der Montage, während der Pressindikator und der transparente Schutzstopfen an der Pressmuffe eine saubere Installation unterstützen.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Nennweite: DN 32
• Rohraußendurchmesser: 35 mm
• Außengewinde: R 1 1/4 Zoll
• Winkel: 90 Grad
• Länge: 7,5 cm
• Höhe: 6,3 cm
• Z-Maß: 4,9 cm

Durch die zugfeste Verbindungstechnik bietet dieser Übergangswinkel eine dauerhafte Lösung für anspruchsvolle Installationen. Mit einem Rohraußendurchmesser von 35 mm und einem R 1 1/4 Zoll Außengewinde ist das Bauteil auf gängige Systemanforderungen abgestimmt und ermöglicht eine sichere Leitungsführung in verschiedenen Versorgungssystemen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 33837
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Länge Anschluss 1: 75
• Länge Anschluss 2: 63
• Arbeitslänge Anschluss 1: 49
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
• EPD Nummer: GEB_EPD_8914347147
