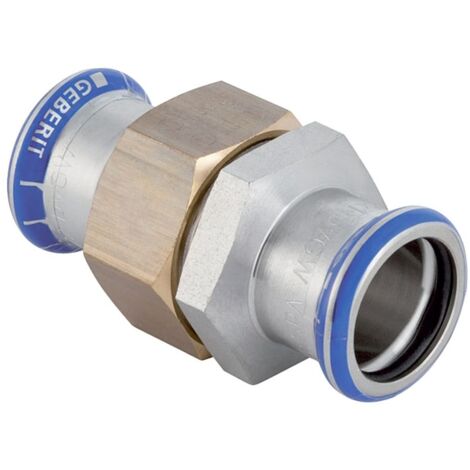

Geberit Mapress Edelstahl Verschraubung, DN 15, 18mm, 3/4, 35321

Geberit Mapress Edelstahl Verschraubung, DN 15, 18mm, 3/4, 35321

Diese Edelstahl-Verschraubung aus dem Mapress-System dient der Verbindung von Rohrleitungen in der Haustechnik, Industrie sowie im Schiffbau. Das Bauteil besteht aus rostfreiem Stahl und ist für Trinkwasseranwendungen gemäß UBA-Vorgaben geeignet.

Verbindungstechnik und Montage

Die Verschraubung ist für eine zugfeste Installation konzipiert. Ausgestattet mit einem Dichtring aus CIIR sowie einer Flachdichtung aus EPDM, ist sie für einen Medientemperaturbereich von 0 bis 100 °C ausgelegt. Die Konstruktion umfasst eine Überwurfmutter aus Messing, einen Pressindikator sowie einen transparenten Schutzstopfen an der Pressmuffe, um die Verarbeitung zu unterstützen.

Die Ausführung aus CrNiMo-Stahl 1.4401 bietet Korrosionsbeständigkeit in Versorgungssystemen. Mit einem Außendurchmesser von 18 mm und einem Rohrgewinde von 3/4 Zoll ist das Fitting auf gängige Installationsstandards abgestimmt. Die Kombination aus Werkstoffen und Dichtungstechnik ermöglicht den Einsatz in professionellen Rohrleitungssystemen.

Technische Daten

• Nennweite: DN 15
• Rohraußendurchmesser: 18 mm
• Rohrgewinde: 3/4 Zoll
• Werkstoff: CrNiMo-Stahl 1.4401
• Temperaturbereich: 0 bis 100 °C
• Länge: 6,9 cm
• Z-Maß: 2,9 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 35321
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Länge: 69
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 34,5
• Länge Anschluss 2: 34,5
• Arbeitslänge Anschluss 1: 14,5
• Arbeitslänge Anschluss 2: 14,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
