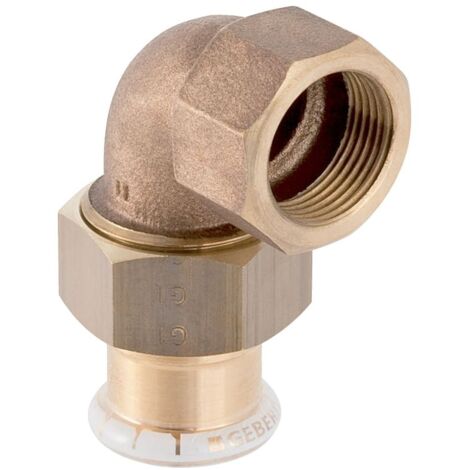

Geberit Mapress Kupfer Übergangs-Winkelverschraubung 90 Grad mit Innengewinde, D 35mm, Rp 1 1/4", Rotguss bleifrei

Geberit Mapress Kupfer Übergangs-Winkelverschraubung 90 Grad mit Innengewinde, D 35mm, Rp 1 1/4", Rotguss bleifrei

Diese Übergangs-Winkelverschraubung ermöglicht eine zuverlässige Verbindung zwischen Kupferrohrsystemen und Komponenten mit Innengewinde in der Haustechnik, Industrie sowie im Schiffbau. Das aus bleifreiem Rotguss gefertigte Bauteil ist für Trinkwasseranwendungen gemäß UBA-Konformität zugelassen.

Robuste Verbindungstechnik

Die 90-Grad-Winkelverschraubung ist für eine dauerhafte und zugfeste Installation konzipiert. Ausgestattet mit einer Überwurfmutter aus Messing und einem Dichtring aus CIIR, ermöglicht das System eine sichere Abdichtung. Die Eigenschaft unverpresst undicht erlaubt eine einfache Kontrolle der Verbindung während der Montage. Die Pressmuffe ist mit einem transparenten Schutzstopfen versehen, um die Sauberkeit bis zur Verarbeitung zu bewahren.

Die Verschraubung ist für einen Temperaturbereich von 0 bis 100 °C ausgelegt. Mit einem Rohraußendurchmesser von 35 mm und einem zylindrischen Innengewinde von 1 1/4 Zoll bietet das Bauteil eine präzise Passform für gängige Installationsanforderungen. Die Materialwahl aus bleifreiem Rotguss sorgt für eine hohe Betriebssicherheit in verschiedenen Versorgungssystemen.

Technische Daten

• Winkel: 90 °
• Rohraußendurchmesser: 35 mm
• Innengewinde: 1 1/4 "
• Nennweite: DN 32
• Werkstoff: Rotguss (bleifrei)
• Dichtringmaterial: CIIR
• Temperaturbereich: 0–100 °C
• Länge: 8 cm
• Z-Maß: 5,4 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 65386
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Länge Anschluss 1: 80
• Länge Anschluss 2: 50
• Arbeitslänge Anschluss 1: 54
• Arbeitslänge Anschluss 2: 31
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
