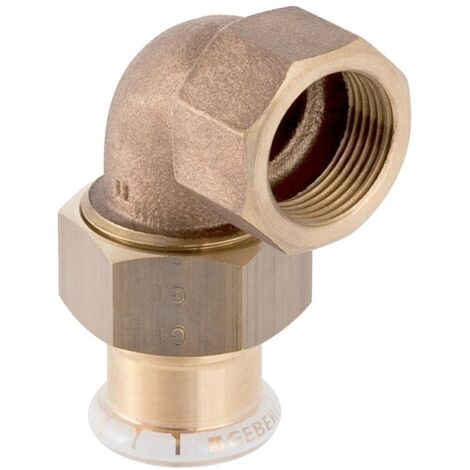

Geberit Mapress Kupfer Übergangs-Winkelverschraubung 90 Grad mit Innengewinde, D 28mm, Rp 1", Rotguss bleifrei

Geberit Mapress Kupfer Übergangs-Winkelverschraubung 90 Grad mit Innengewinde, D 28mm, Rp 1", Rotguss bleifrei

Diese Übergangs-Winkelverschraubung aus bleifreiem Rotguss ermöglicht eine zuverlässige Verbindung zwischen Kupferrohrsystemen und Komponenten mit Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Robuste Verbindungstechnik

Die 90-Grad-Winkelverschraubung ist für einen Rohraußendurchmesser von 28 mm ausgelegt und verfügt über ein zylindrisches Innengewinde der Größe 1 Zoll. Die Konstruktion umfasst eine Überwurfmutter aus Messing sowie einen Dichtring aus CIIR. Dank der Eigenschaft unverpresst undicht lässt sich die Dichtheit der Verbindung vor der Inbetriebnahme prüfen. Das Material ist trinkwasserkonform gemäß UBA-Vorgaben.

Technische Daten

• Winkel: 90 °
• Rohraußendurchmesser: 28 mm
• Innengewinde: 1 Zoll
• Nennweite: DN 25
• Werkstoff: Rotguss bleifrei
• Mediumtemperatur: 0 bis 100 °C
• Länge: 7,2 cm
• Z-Maß: 4,9 cm

Die hochwertige Verarbeitung aus bleifreiem Rotguss macht diese Winkelverschraubung zu einer langlebigen Lösung für anspruchsvolle Rohrinstallationen. Mit einem Außendurchmesser von 28 mm und einem 1-Zoll-Innengewinde bietet das Bauteil eine präzise Passform für eine Vielzahl von Anwendungen. Die Kombination aus robuster Messing-Überwurfmutter und der bewährten Pressmuffen-Technik sorgt für eine zugfeste und sichere Verbindung, die den Anforderungen moderner Versorgungssysteme entspricht.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 65385
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 72
• Länge Anschluss 2: 44
• Arbeitslänge Anschluss 1: 49
• Arbeitslänge Anschluss 2: 27
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
