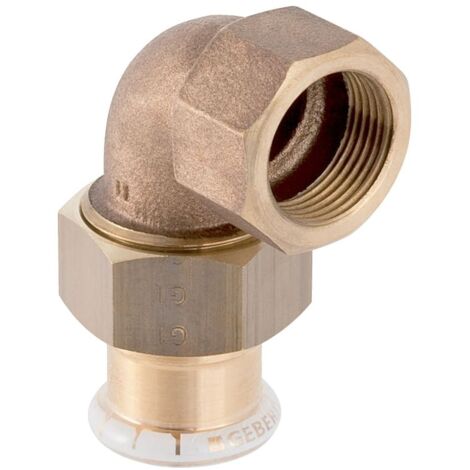

Geberit Mapress Kupfer Übergangs-Winkelverschraubung 90 Grad mit Innengewinde, D 54mm, Rp 2", Rotguss bleifrei

Geberit Mapress Kupfer Übergangs-Winkelverschraubung 90 Grad mit Innengewinde, D 54mm, Rp 2", Rotguss bleifrei

Diese Übergangs-Winkelverschraubung von Geberit Mapress ermöglicht eine zuverlässige 90-Grad-Verbindung zwischen Kupferrohrsystemen und Komponenten mit Innengewinde. Das aus bleifreiem Rotguss gefertigte Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und für Trinkwasseranwendungen gemäß UBA-Konformität geeignet.

Robuste Konstruktion und Sicherheit

Die Winkelverschraubung verfügt über eine Überwurfmutter aus Messing und ist mit einem Dichtring aus schwarzem CIIR ausgestattet. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist, was eine schnelle Überprüfung während der Montage ermöglicht. Zum Schutz vor Verschmutzungen ist die Pressmuffe mit einem transparenten Schutzstopfen versehen.

Die Übergangs-Winkelverschraubung bietet eine präzise Passform für einen Rohraußendurchmesser von 54 mm und ein zylindrisches Innengewinde von 2 Zoll. Mit einer Temperaturbeständigkeit von bis zu 100 °C bei Verwendung einer EPDM-Flachdichtung ist das System vielseitig in verschiedenen Versorgungssystemen einsetzbar. Die zugfeste Verbindung sorgt für eine dauerhafte Stabilität in der Installation.

Technische Daten

• Nennweite: DN 50
• Rohraußendurchmesser: 54 mm
• Innengewinde: Rp 2 Zoll
• Winkel: 90 °
• Werkstoff: Rotguss (bleifrei)
• Max. Mediumtemperatur: 100 °C
• Länge: 10,1 cm
• Z-Maß: 6,6 cm

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 65388
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Länge Anschluss 1: 101
• Länge Anschluss 2: 64
• Arbeitslänge Anschluss 1: 66
• Arbeitslänge Anschluss 2: 41
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
