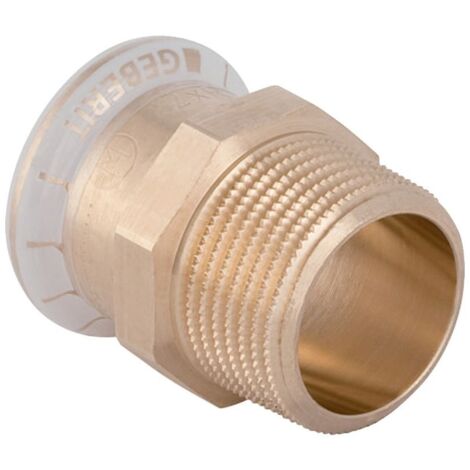

Geberit Mapress Kupfer Übergang mit Außengewinde, D 12mm, R 3/8", Rotguss bleifrei

Geberit Mapress Kupfer Übergang mit Außengewinde, D 12mm, R 3/8", Rotguss bleifrei

Dieser Übergang aus bleifreiem Rotguss ermöglicht eine sichere Verbindung zwischen Kupferrohrsystemen und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und erfüllt die Anforderungen für Trinkwasserinstallationen gemäß UBA-Konformität.

Verbindungstechnik und Montage

Der Übergang verfügt über eine Pressmuffe mit einem Rohraußendurchmesser von 12 mm und ein kegeliges Außengewinde nach R 3/8 Zoll. Die Konstruktion ist auf eine zugfeste Verbindung ausgelegt. Zur Kontrolle der Verpressung ist das System bis zu einem Durchmesser von 54 mm im unverpressten Zustand undicht. Der integrierte Dichtring aus EPDM sorgt für eine zuverlässige Abdichtung im Betrieb.

Technische Daten

• Material: Rotguss bleifrei
• Rohraußendurchmesser Anschluss 1: 12 mm
• Außengewinde Anschluss 2: R 3/8 Zoll
• Nennweite (DN): 10
• Länge: 3,2 cm
• Höhe: 1,5 cm
• Dichtungsmaterial: EPDM

Durch die Verwendung von bleifreiem Rotguss eignet sich das Fitting für professionelle Rohrleitungsinstallationen. Mit einer kompakten Baulänge von 3,2 cm und der bewährten Pressmuffen-Technik bietet das Bauteil eine effiziente Lösung für die Integration in Versorgungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61701
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 32
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 10
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 12
• Länge Anschluss 1: 17
• Länge Anschluss 2: 15
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 10
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
