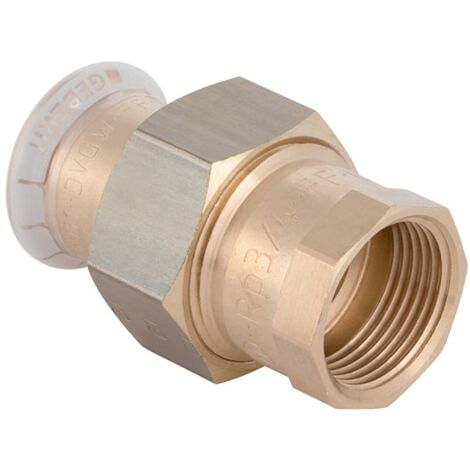

Geberit Mapress Kupfer Übergangsverschraubung mit Innengewinde, D 22mm, Rp 3/4", Rotguss bleifrei

Geberit Mapress Kupfer Übergangsverschraubung mit Innengewinde, D 22mm, Rp 3/4", Rotguss bleifrei

Diese Übergangsverschraubung aus bleifreiem Rotguss ermöglicht eine zuverlässige Verbindung zwischen Kupferrohrsystemen und Komponenten mit Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch eine hohe Materialqualität aus.

Zuverlässige Verbindungstechnik

Die Verschraubung verfügt über eine Pressmuffe mit einem Außendurchmesser von 22 mm und ein zylindrisches Innengewinde der Größe Rp 3/4 Zoll. Ein wesentliches Merkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht ist, was eine schnelle Kontrolle während der Montage ermöglicht. Die Überwurfmutter besteht aus Messing, während der integrierte Dichtring aus schwarzem CIIR gefertigt ist. Das System ist trinkwasserkonform gemäß UBA-Vorgaben und für Mediumtemperaturen bis 100 °C ausgelegt.

Technische Daten

• Material: Rotguss (bleifrei)
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Nennweite: DN 20
• Länge: 6,2 cm
• Z-Maß: 2,6 cm
• Max. Mediumtemperatur: 100 °C

Die Konstruktion aus bleifreiem Rotguss sorgt für eine zugfeste Installation in Versorgungssystemen. Mit einer Baulänge von 6,2 cm und einem Z-Maß von 2,6 cm bietet das Fitting eine präzise Passform. Die Kombination aus der Pressmuffe und dem zylindrischen Innengewinde ermöglicht eine sichere Anbindung bei einer Temperaturbeständigkeit von bis zu 100 °C.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 65484
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 62
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 41
• Arbeitslänge Anschluss 1: 13
• Arbeitslänge Anschluss 2: 13
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
