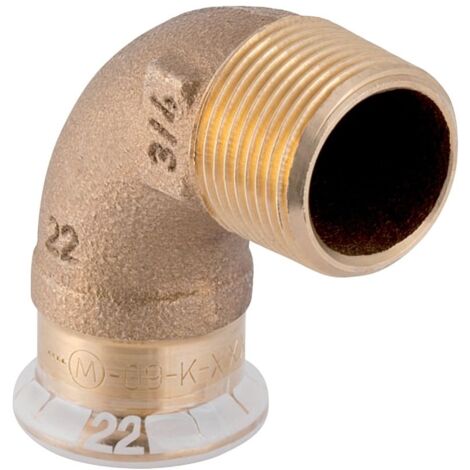

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Außengewinde, D 22mm, R 3/4", Rotguss bleifrei

Geberit Mapress Kupfer Übergangswinkel 90 Grad mit Außengewinde, D 22mm, R 3/4", Rotguss bleifrei

Dieser Übergangswinkel aus bleifreiem Rotguss ermöglicht eine zuverlässige Verbindung zwischen Kupferrohrsystemen und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert.

Zuverlässige Verbindungstechnik

Der Winkel mit einem Bogen von 90 Grad verfügt über eine Pressmuffe sowie ein kegeliges Außengewinde nach ISO 7-1. Die Konstruktion ist als unverpresst undicht gekennzeichnet, was eine einfache Kontrolle während der Montage unterstützt. Ein integrierter Dichtring aus CIIR sorgt für die Abdichtung, während ein transparenter Schutzstopfen die Pressmuffe bis zur Verarbeitung vor Verunreinigungen bewahrt.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Winkel: 90 Grad
• Nennweite: DN 20
• Z-Maß: 2,7 cm
• Länge: 4,8 cm
• Höhe: 4,4 cm

Durch die Verwendung von bleifreiem Rotguss ist das System für Trinkwasserinstallationen gemäß UBA-Vorgaben geeignet. Die zugfeste Verbindung bietet Stabilität in verschiedenen Versorgungssystemen. Mit einem Rohraußendurchmesser von 22 mm und einem R 3/4 Zoll Außengewinde ist der Winkel präzise auf gängige Installationsanforderungen abgestimmt.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 63885
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 48
• Länge Anschluss 2: 44
• Arbeitslänge Anschluss 1: 27
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
