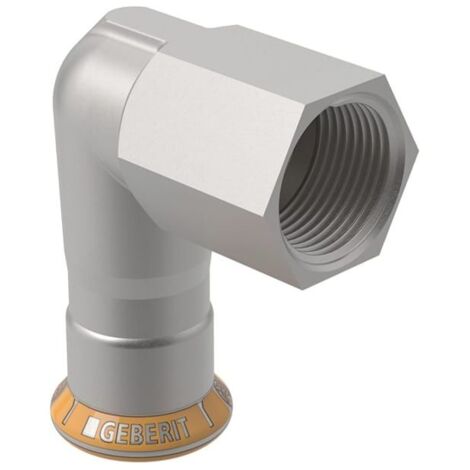

Geberit Mapress Therm Übergangswinkel 90 Grad mit Innengewinde D 15mm, Rp 3/8"

Geberit Mapress Therm Übergangswinkel 90 Grad mit Innengewinde D 15mm, Rp 3/8"

Der Geberit Mapress Therm Übergangswinkel 90 Grad ermöglicht eine zuverlässige Verbindung zwischen einem 15 mm Edelstahlrohr und einem zylindrischen Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik sowie in industriellen Anlagen konzipiert und eignet sich für Heizungs- und Kühlwasser, auch bei Verwendung von Frostschutzmitteln, sowie für Fernwärmeheizungswasser bis zu einer Temperatur von 120 °C.

Material und Montageeigenschaften

Das Fitting besteht aus hochwertigem Edelstahl und ist mit einem Dichtring aus CIIR in Schwarz ausgestattet. Die Konstruktion ist im unverpressten Zustand undicht, was eine einfache Kontrolle der Verbindungen während der Druckprüfung ermöglicht. Ein integrierter Pressindikator unterstützt die visuelle Überprüfung der fachgerechten Verpressung. Das Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser: 15 mm
• Innengewinde: 3/8 Zoll
• Winkel: 90 Grad
• Länge: 5,7 cm
• Z-Maß: 3,7 cm
• Dichtungsmaterial: CIIR

Durch die robuste Edelstahlkonstruktion und die präzise Fertigung bietet dieses Fitting eine dauerhafte und zugfeste Lösung für anspruchsvolle Versorgungssysteme. Mit einem Rohraußendurchmesser von 15 mm und einem 3/8 Zoll Innengewinde ist es optimal auf gängige Systemanforderungen abgestimmt und überzeugt durch seine hohe Materialbeständigkeit in Heizungs- und Kühlsystemen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43802
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 57
• Länge Anschluss 2: 34
• Arbeitslänge Anschluss 1: 37
• Arbeitslänge Anschluss 2: 24
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
