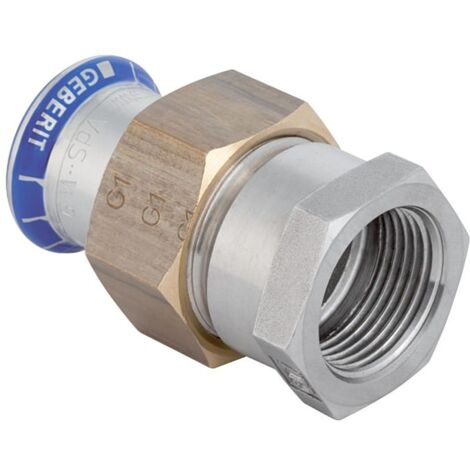

Geberit Mapress Edelstahl Übergangsverschraubung mit Innengewinde d 22mm, Rp 1″

Geberit Mapress Edelstahl Übergangsverschraubung mit Innengewinde D 22mm, Rp 1"

Die Geberit Mapress Edelstahl Übergangsverschraubung ermöglicht eine zuverlässige Verbindung zwischen Presssystemen und Komponenten mit Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und für Trinkwasseranwendungen gemäß UBA-Vorgaben geeignet.

Robuste Konstruktion und Sicherheit

Die Verschraubung besteht aus hochwertigem CrNiMo-Stahl 1.4401. Für eine sichere Montage sorgt die Eigenschaft der Unverpresst-Undichtigkeit, die eine sofortige Kontrolle bei der Installation ermöglicht. Ein integrierter Pressindikator sowie ein transparenter Schutzstopfen an der Pressmuffe unterstützen die fachgerechte Verarbeitung. Die Abdichtung erfolgt über einen CIIR-Dichtring sowie eine flache EPDM-Dichtung, die einen Temperaturbereich von 0 bis 100 °C abdeckt.

Die Kombination aus der Edelstahllegierung und der präzisen Fertigung ermöglicht eine dauerhafte und zugfeste Verbindung in anspruchsvollen Versorgungssystemen. Mit einem Außendurchmesser von 22 mm und einem zylindrischen Innengewinde von 1 Zoll bietet das Bauteil eine passgenaue Lösung für diverse Installationsanforderungen. Die robuste Ausführung mit einer Überwurfmutter aus Messing unterstreicht die Langlebigkeit dieses Systems im täglichen Betrieb.

Technische Daten

• Werkstoff: Edelstahl 1.4401
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 1 Zoll
• Nennweite: DN 20
• Länge: 6,6 cm
• Z-Maß: 2,8 cm
• Temperaturbereich: 0 bis 100 °C
• Dichtungsmaterial: CIIR / EPDM

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 35305
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 66
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 45
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 14
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
