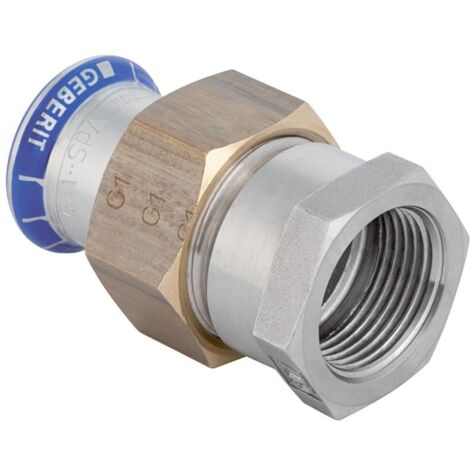

Geberit Mapress Edelstahl Übergangsverschraubung mit Innengewinde d 28mm, Rp 1″

Geberit Mapress Edelstahl Übergangsverschraubung mit Innengewinde D 28mm, Rp 1"

Diese Übergangsverschraubung aus CrNiMo-Stahl 1.4401 ermöglicht eine zuverlässige Verbindung zwischen einem Edelstahl-Presssystem und Komponenten mit zylindrischem Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und für Trinkwasseranwendungen gemäß UBA-Vorgaben geeignet. Die Konstruktion ist unverpresst undicht und verfügt über einen Pressindikator sowie einen transparenten Schutzstopfen an der Pressmuffe.

Verbindungstechnik und Material

Die Verschraubung ist für eine zugfeste Installation ausgelegt. Die Kombination aus einer Pressmuffe und einem zylindrischen Innengewinde nach ISO 7-1 ermöglicht eine präzise Anpassung an Rohrleitungsnetze. Der Dichtring aus CIIR sowie die flache EPDM-Dichtung sorgen für eine sichere Abdichtung innerhalb eines Temperaturbereichs von 0 bis 100 °C. Die Überwurfmutter besteht aus Messing, während der Grundkörper aus rostfreiem Edelstahl 316 gefertigt ist.

Die robuste Ausführung aus Edelstahl 316 (1.4401) sorgt für eine hohe Beständigkeit und Langlebigkeit in anspruchsvollen Installationsumgebungen. Mit einer Gesamtlänge von 7,1 cm und einem Außendurchmesser von 28 mm bietet das Fitting eine kompakte Lösung für die Systeminstallation.

Technische Daten

• Werkstoff: CrNiMo-Stahl 1.4401
• Rohraußendurchmesser: 28 mm
• Innengewinde: Rp 1 Zoll
• Nennweite: DN 25
• Länge: 7,1 cm
• Z-Maß: 3,1 cm
• Temperaturbereich: 0 bis 100 °C
• Dichtungsmaterial: CIIR und EPDM

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Edelstahl
• Hersteller-Artikelnummer: 35306
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 71
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 48
• Arbeitslänge Anschluss 1: 15,5
• Arbeitslänge Anschluss 2: 15,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Werkstoffgüte Anschluss 1: Edelstahl 316 (1.4401)
• Werkstoffgüte Anschluss 2: Edelstahl 316 (1.4401)
• Trinkwasserkonform nach UBA: Ja
