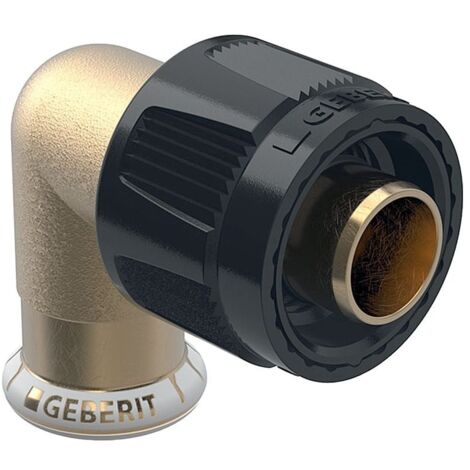

Geberit Mapress Übergangswinkel 90 Grad mit MasterFix, D 15mm, RpMF 1/2", Rotguss bleifrei

Geberit Mapress Übergangswinkel 90 Grad mit MasterFix, D 15mm, RpMF 1/2", Rotguss bleifrei

Der Geberit Mapress Übergangswinkel 90 Grad mit MasterFix ermöglicht eine präzise Richtungsänderung in Versorgungssystemen. Das aus bleifreiem Rotguss gefertigte Bauteil verbindet eine 15 mm Pressmuffe mit einem zylindrischen 1/2 Zoll Innengewinde und ist für Trinkwasserinstallationen gemäß UBA-Konformität geeignet.

Robuste Verbindungstechnik

Das Fitting ist für einen Betriebsdruck von bis zu 1000 kPa sowie einen Temperaturbereich von 0 bis 95 Grad Celsius ausgelegt. Die Konstruktion zeichnet sich durch eine hohe Zugfestigkeit aus und ist für eine sichere Montage mit einer Unverpresst-undicht-Funktion ausgestattet. Ein transparenter Schutzstopfen an der Pressmuffe bewahrt das Innere vor Verunreinigungen bis zum Zeitpunkt der Installation.

Technische Daten

• Material: Rotguss bleifrei
• Winkel: 90 Grad
• Rohraußendurchmesser: 15 mm
• Innengewinde: 1/2 Zoll
• Maximaler Betriebsdruck: 1000 kPa
• Betriebstemperatur: 0 bis 95 Grad Celsius
• Länge: 4,4 cm
• Z-Maß: 2,8 cm

Dieser Übergangswinkel bietet eine zuverlässige Lösung für anspruchsvolle Rohrleitungsinstallationen. Durch die Kombination aus hochwertigem, bleifreiem Rotguss und der bewährten MasterFix-Technologie wird eine dauerhafte und sichere Verbindung sichergestellt. Mit einer Druckfestigkeit von 1000 kPa und der Eignung für Trinkwasseranwendungen erfüllt das Bauteil wesentliche Anforderungen an moderne Versorgungssysteme.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Fittings Kupfer
• Hersteller-Artikelnummer: 61120
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 33
• Länge Anschluss 2: 44
• Arbeitslänge Anschluss 1: 14
• Arbeitslänge Anschluss 2: 28
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
