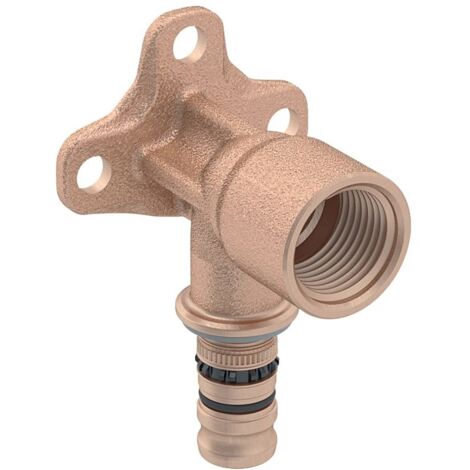

Geberit Mepla Anschlusswinkel 90 Grad, D 20mm, Rp 1/2", L 3,6cm, Rotguss bleifrei

Geberit Mepla Anschlusswinkel 90 Grad, D 20mm, Rp 1/2", L 3,6cm, Rotguss bleifrei

Der Geberit Mepla Anschlusswinkel ermöglicht eine präzise 90-Grad-Umlenkung in Trinkwasser-, Industrie- und Schiffsinstallationen. Das aus bleifreiem Rotguss gefertigte Bauteil ist für den dauerhaften Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Zuverlässige Verbindungstechnik

Der Winkel ist speziell für das Mepla-System ausgelegt und bietet eine sichere Verbindung zwischen einem Rohraußendurchmesser von 20 mm und einem zylindrischen 1/2 Zoll Innengewinde. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, was eine direkte Kontrolle während der Montage ermöglicht.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Winkel: 90 °
• Rohraußendurchmesser: 20 mm
• Gewindemaß: 1/2 Zoll
• Nennweite: DN 15
• Länge ab Wandplatte: 3,6 cm
• Mediumtemperatur: 0 - 70 °C

Durch die robuste Ausführung aus bleifreiem Rotguss eignet sich dieser Anschlusswinkel ideal für anspruchsvolle Anwendungen in der Haustechnik. Mit einem Außendurchmesser von 20 mm und einem 1/2 Zoll Innengewinde bietet das Bauteil eine passgenaue Lösung für eine zuverlässige Rohrführung bei Temperaturen bis zu 70 °C.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings
• Hersteller-Artikelnummer: 602289005
• Form: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Schieber
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Gewindemaß Armatur: 1/2 Zoll
• Mit Verbindungsanzeige: nein
• Mit Schutzkappe: ja
• Nenndurchmesser Anschluss 2: DN 15
• Rohraußendurchmesser Anschluss 1: 20
• Länge Anschluss 1: 55
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 27
• Länge Anschluss 3: 18
• Länge ab Wandplatte: 36
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 15
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
