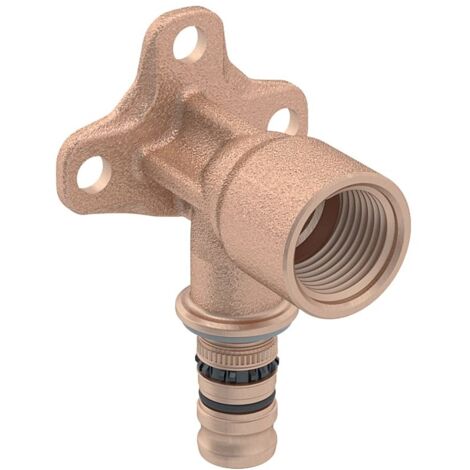

Geberit Mepla Anschlusswinkel 90 Grad, D 26mm, Rp 3/4", L 5,2cm, Rotguss bleifrei

Geberit Mepla Anschlusswinkel 90 Grad, D 26mm, Rp 3/4", L 5,2cm, Rotguss bleifrei

Dieser 90-Grad-Anschlusswinkel aus bleifreiem Rotguss ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert. Das Bauteil ist für das Mepla-Versorgungssystem optimiert und zeichnet sich durch eine hohe Materialbeständigkeit aus.

Konstruktion und Anwendung

Der Winkel ist für eine Mediumtemperatur von 0 bis 70 °C ausgelegt und entspricht den Trinkwasserkonformitätsanforderungen nach UBA. Ein wesentliches Merkmal ist die Eigenschaft, im unverpressten Zustand undicht zu sein, was eine einfache Dichtheitsprüfung während der Montage ermöglicht. Das Bauteil verfügt über eine Schutzkappe und ist für eine dauerhafte Installation in Versorgungssystemen vorgesehen.

Technische Daten

• Werkstoff: Rotguss (bleifrei)
• Winkel: 90 °
• Rohraußendurchmesser: 26 mm
• Gewindemaß: 3/4 Zoll
• Nennweite: DN 20
• Länge ab Wandplatte: 5,2 cm
• Mediumtemperatur: 0 - 70 °C

Die robuste Verarbeitung aus bleifreiem Rotguss sorgt für eine korrosionsbeständige Verbindung. Mit einem Rohraußendurchmesser von 26 mm und einem 3/4 Zoll Innengewinde bietet der Winkel eine präzise Passform für das Mepla-System. Die Kombination aus der 90-Grad-Geometrie und der kompakten Baulänge von 5,2 cm unterstützt eine effiziente Montage in anspruchsvollen Installationen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings
• Hersteller-Artikelnummer: 603294005
• Form: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Schieber
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Gewindemaß Armatur: 3/4 Zoll
• Mit Verbindungsanzeige: nein
• Mit Schutzkappe: ja
• Nenndurchmesser Anschluss 2: DN 20
• Rohraußendurchmesser Anschluss 1: 26
• Länge Anschluss 1: 59
• Länge Anschluss 2: 31
• Arbeitslänge Anschluss 1: 27
• Länge Anschluss 3: 21
• Länge ab Wandplatte: 52
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Nenndurchmesser Anschluss 1: DN 20
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
