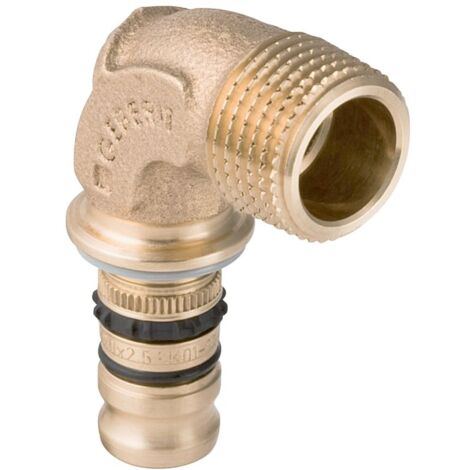

Geberit Mepla Übergangsbogen 90 Grad mit Außengewinde, D 32mm, R 1", Rotguss bleifrei

Geberit Mepla Übergangsbogen 90 Grad mit Außengewinde, D 32mm, R 1", Rotguss bleifrei

Dieser Übergangsbogen ermöglicht eine zuverlässige Richtungsänderung von 90 Grad in Versorgungssystemen. Das aus bleifreiem Rotguss gefertigte Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch seine Trinkwasserkonformität aus.

Robuste Verbindungstechnik

Der Bogen ist für eine dauerhafte und zugfeste Verbindung ausgelegt. Er verfügt über ein Schiebeende sowie ein konisches Außengewinde nach ISO 7-1. Die integrierte EPDM-Dichtung sorgt für eine sichere Abdichtung im System. Ein besonderes Sicherheitsmerkmal ist die Eigenschaft, dass der Fitting im unverpressten Zustand undicht ist, wodurch eine einfache Kontrolle während der Montage möglich ist.

Technische Daten

• Winkel: 90 °
• Rohraußendurchmesser: 32 mm
• Außengewinde: R 1 "
• Nennweite: DN 25
• Werkstoff: Rotguss bleifrei
• Länge: 5,9 cm
• Höhe: 4,6 cm
• Z-Maß: 3,1 cm

Durch die hochwertige Materialwahl aus bleifreiem Rotguss eignet sich dieser Übergangsbogen ideal für anspruchsvolle Installationen. Mit einem Rohraußendurchmesser von 32 mm und einem 1 Zoll Außengewinde bietet er eine präzise Passform für das Mepla-System. Die Kombination aus robuster Bauweise und der Eigenschaft, unverpresst undicht zu sein, unterstützt eine sichere und effiziente Montage in Trinkwasser- und Versorgungsleitungen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings
• Hersteller-Artikelnummer: 604254005
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Bronze
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 32
• Länge Anschluss 1: 59
• Länge Anschluss 2: 46
• Arbeitslänge Anschluss 1: 31
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
