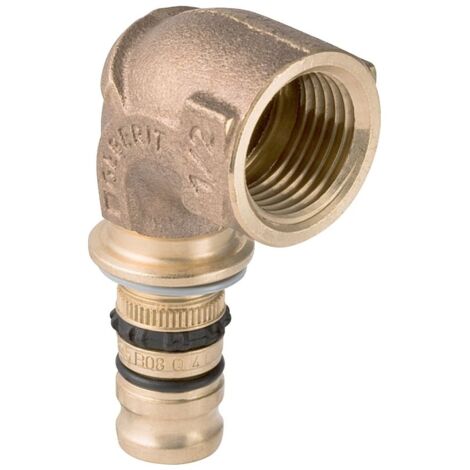

Geberit Mepla Übergangsbogen 90 Grad mit Innengewinde, D 20mm, Rp 1/2", Rotguss bleifrei

Geberit Mepla Übergangsbogen 90 Grad mit Innengewinde, D 20mm, Rp 1/2", Rotguss bleifrei

Dieser 90-Grad-Übergangsbogen aus bleifreiem Rotguss ermöglicht eine zuverlässige Verbindung zwischen dem Geberit Mepla System und Komponenten mit Innengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert und zeichnet sich durch seine Trinkwasserkonformität gemäß UBA aus.

Robuste Verbindungstechnik

Der Bogen ist für einen Rohraußendurchmesser von 20 mm ausgelegt und verfügt über ein zylindrisches Innengewinde der Größe 1/2 Zoll. Die Konstruktion aus hochwertigem, bleifreiem Rotguss sorgt für eine hohe Beständigkeit in verschiedenen Versorgungssystemen. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass das Fitting im unverpressten Zustand undicht ist, wodurch eine einfache Kontrolle der Verbindung während der Montage möglich ist.

Zuverlässige Abdichtung

Für eine dauerhafte Dichtigkeit ist das Fitting mit einer EPDM-Dichtung ausgestattet. Die zugfeste Verbindung ermöglicht eine stabile Installation innerhalb des systemgebundenen Mepla-Programms. Mit einem Z-Maß von 1,2 cm und einer Länge von 2,5 cm bietet das Bauteil kompakte Abmessungen für eine effiziente Leitungsführung.

Die Kombination aus bleifreiem Rotguss und der EPDM-Dichtung macht diesen Übergangsbogen zu einer sicheren Wahl für Trinkwasserinstallationen. Mit einem Nenndurchmesser von DN 15 und dem 90-Grad-Winkel eignet sich das Fitting ideal für präzise Richtungsänderungen in der Rohrleitungsführung. Die Materialqualität und die systemgebundene Kompatibilität unterstützen eine fachgerechte und langlebige Installation in anspruchsvollen Versorgungssystemen.

Technische Daten

• Material: Rotguss (bleifrei)
• Rohraußendurchmesser: 20 mm
• Innengewinde: 1/2 Zoll
• Winkel: 90 Grad
• Nennweite: DN 15
• Z-Maß: 1,2 cm
• Länge: 2,5 cm
• Dichtungsmaterial: EPDM

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings
• Hersteller-Artikelnummer: 602256005
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Länge Anschluss 1: 53
• Länge Anschluss 2: 25
• Arbeitslänge Anschluss 1: 25
• Arbeitslänge Anschluss 2: 12
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
