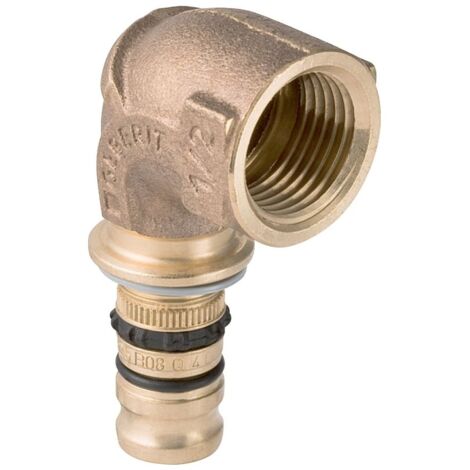

Geberit Mepla Übergangsbogen 90 Grad mit Innengewinde, D 20mm, Rp 3/4", Rotguss bleifrei

Geberit Mepla Übergangsbogen 90 Grad mit Innengewinde, D 20mm, Rp 3/4", Rotguss bleifrei

Dieser Übergangsbogen ermöglicht eine zuverlässige Richtungsänderung um 90 Grad in Geberit Mepla Versorgungssystemen. Das aus bleifreiem Rotguss gefertigte Formstück verbindet ein 20 mm Schiebeende mit einem zylindrischen 3/4 Zoll Innengewinde und eignet sich für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau.

Zuverlässige Verbindungstechnik

Das Fitting ist für eine dauerhafte und zugfeste Installation konzipiert. Die integrierte EPDM-Dichtung sorgt für eine sichere Abdichtung der Verbindung. Ein wesentliches Merkmal ist die Eigenschaft, dass das Bauteil im unverpressten Zustand undicht ist, wodurch eine einfache Kontrolle der fachgerechten Montage während der Druckprüfung ermöglicht wird.

Technische Daten

• Winkel: 90 Grad
• Rohraußendurchmesser: 20 mm
• Innengewinde: 3/4 Zoll
• Werkstoff: Rotguss (bleifrei)
• Dichtungsmaterial: EPDM
• Z-Maß: 2 cm
• Länge: 3,5 cm

Durch die hochwertige Materialwahl aus bleifreiem Rotguss ist das Bauteil trinkwasserkonform gemäß UBA-Vorgaben. Die präzise gefertigte Geometrie mit einem Z-Maß von 2 cm unterstützt eine exakte Leitungsführung. Mit einer Baulänge von 3,5 cm bietet das Fitting eine kompakte Lösung für anspruchsvolle Installationssituationen in verschiedenen Versorgungsbereichen.

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mepla Fittings
• Hersteller-Artikelnummer: 602257005
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Länge Anschluss 1: 53
• Länge Anschluss 2: 35
• Arbeitslänge Anschluss 1: 25
• Arbeitslänge Anschluss 2: 20
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Trinkwasserkonform nach UBA: Ja
