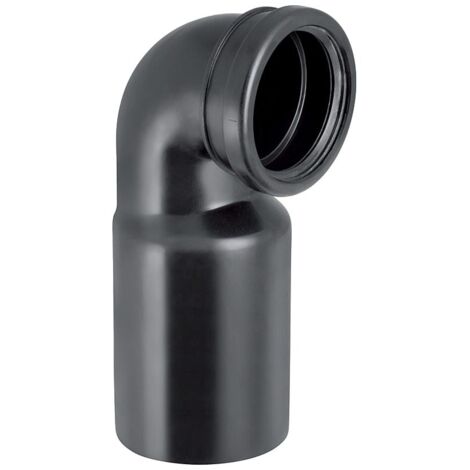

Geberit PE Anschlussbogen 90 Grad für Wand-WC, mit Erweiterung, D 110mm, D1 90mm

Geberit PE Anschlussbogen 90 Grad für Wand-WC, mit Erweiterung, D 110mm, D1 90mm

Dieser Anschlussbogen aus robustem PE-HD ermöglicht die zuverlässige Entwässerung von Wand-WCs mit horizontalem Abgang. Das Bauteil ist speziell für die Verwendung mit Geberit Kombifix Elementen sowie Sanbloc Installationsbausteinen konzipiert und sorgt für eine passgenaue Verbindung im Entwässerungssystem. Eine integrierte EPDM-Dichtung stellt die notwendige Dichtigkeit der Rohrverbindung sicher.

Robuste Materialqualität für die Entwässerung

Der aus hochwertigem Polyethylen gefertigte Bogen zeichnet sich durch seine Langlebigkeit und Beständigkeit in der Gebäudeentwässerung aus. Mit einem Winkel von 90 Grad und einer Erweiterung von 110 mm auf 90 mm Außendurchmesser bietet das System die erforderliche Flexibilität bei der Montage. Die unbehandelte Oberfläche und die bewährte Werkstoffgüte PE-80 ermöglichen eine stabile Installation innerhalb des Entwässerungssystems.

Die passgenaue Konstruktion mit einer Bauhöhe von 22,5 cm und einer Ausladung von 7,5 cm erleichtert die fachgerechte Anbindung von Sanitärapparaten. Durch die EPDM-Dichtung wird eine dauerhafte Verbindung erzielt, die den Anforderungen an moderne Sanitärinstallationen entspricht. Die Kürzbarkeit des Bogens um bis zu 13 cm bietet zudem Spielraum für individuelle Anpassungen vor Ort.

Technische Daten

• Werkstoff: PE-HD
• Winkel: 90 °
• Außendurchmesser Anschluss 1: 110 mm
• Außendurchmesser Anschluss 2: 90 mm
• Höhe: 22,5 cm
• Ausladung: 7,5 cm
• Max. Kürzung: 13 cm
• Dichtungsmaterial: EPDM

Lieferumfang

• 1x Anschlussbogen
• 1x Schutzdeckel

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: PE-Verbindungen
• Hersteller-Artikelnummer: 367925161
• Form: Bogen
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 90
• Länge Anschluss 1: 225
• Länge Anschluss 2: 7,5
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-80
• Werkstoffgüte Anschluss 2: PE-80
