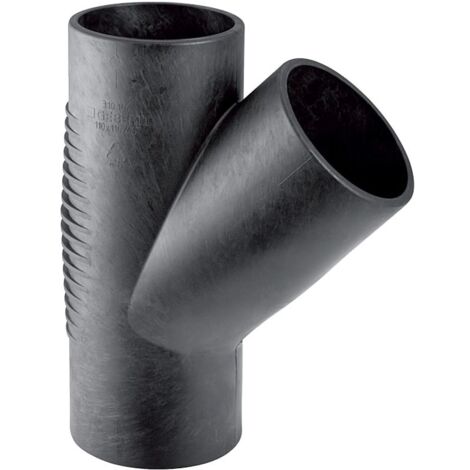

Geberit Silent-db20 Abzweig, 45 Grad, 110x56mm, PE-S2, Schwarz, 310054141

Geberit Silent-db20 Abzweig, 45 Grad, 110x56mm, PE-S2, Schwarz, 310054141

Dieser 45-Grad-Abzweig aus der Serie Silent-db20 von Geberit ist für die Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen konzipiert. Das aus PE-S2 gefertigte Formstück ermöglicht eine zugfeste Verbindung innerhalb des systemgebundenen Entwässerungssystems.

Material und Eigenschaften

Das Bauteil besteht aus dem Werkstoff PE-S2, der sich durch eine Wärmeausdehnung von 0,17 mm/(m·K) und eine Wärmeleitfähigkeit von 0,43 W/(m·K) auszeichnet. Die Ausführung als T-Stück mit Kunststoffschweißenden sorgt für eine dauerhafte Integration in das Rohrleitungssystem. Die Oberfläche des schwarzen Fittings ist unbehandelt.

Montagehinweise

Der Abzweig ist für den Einsatz in Entwässerungsanlagen vorgesehen, bei denen eine schalloptimierte Installation erforderlich ist. Die Anschlüsse sind für eine fachgerechte Kunststoffschweißverbindung ausgelegt, wobei das Bauteil nicht fließend ausgeführt ist.

Das Formstück unterstützt durch seine Materialbeschaffenheit und präzise Geometrie die Einhaltung von Schallschutzvorgaben in der Gebäudeentwässerung. Mit einem Hauptdurchmesser von 110 mm und einem Abgang von 56 mm bietet das Bauteil eine zuverlässige Lösung für anspruchsvolle Entwässerungssysteme.

Technische Daten

• Winkel: 45 °
• Nennweite: DN 100 / 56
• Rohraußendurchmesser: 110 mm / 56 mm
• Werkstoff: PE-S2
• Höhe: 27 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Lagertemperatur: max. 40 °C

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 310054141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 100
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 56
• Rohraußendurchmesser Anschluss 3: 110
• Länge Anschluss 1: 90
• Länge Anschluss 2: 180
• Länge Anschluss 3: 180
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
