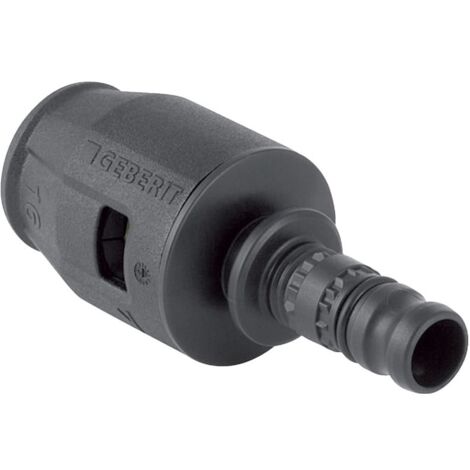

Geberit PushFit Übergang auf Mepla, DN 15, 20mm, PVDF, Schwarz, 651672001

Geberit PushFit Übergang auf Mepla, DN 15, 20mm, PVDF, Schwarz, 651672001

Dieser Übergang ermöglicht die Verbindung zwischen dem Geberit PushFit System und dem Geberit Mepla Rohrleitungssystem. Das aus robustem PVDF gefertigte Bauteil ist für eine dauerhafte Installation in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe Zugfestigkeit aus.

Verbindungstechnik und Montage

Der gerade Übergang ist mit einem EPDM-O-Ring ausgestattet, der die Abdichtung der Verbindung unterstützt. Zur Handhabung bei der Montage verfügt der Pressnippel über eine transparente Schutzkappe, die den Bereich bis zur Installation vor Verunreinigungen schützt. Das System ist zudem mit einer Verbindungsanzeige versehen, die eine visuelle Kontrolle der korrekten Montage ermöglicht.

Die Komponente ist für einen Rohraußendurchmesser von 20 mm ausgelegt und entspricht der Nennweite DN 15. Mit einer Gesamtlänge von 7,4 cm und einem Z-Maß von 2 cm fügt sich das Bauteil präzise in bestehende Rohrleitungsstrukturen ein. Durch die Verwendung von PVDF ist eine beständige und zugfeste Verbindung innerhalb des Versorgungssystems gegeben.

Technische Daten

• Werkstoff: PVDF
• Nennweite: DN 15
• Rohraußendurchmesser: 20 mm
• Länge: 7,4 cm
• Z-Maß: 2 cm
• Dichtungsmaterial: EPDM

Produktspezifikation

• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: PushFit Fittings
• Hersteller-Artikelnummer: 651672001
• Form: gerade
• Anschluss 2: Einsteck (Push-Fitting)
• Länge: 74
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: ja
• Verschlossen: ja
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 20
• Länge Anschluss 1: 40
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 1: 10
• Arbeitslänge Anschluss 2: 10
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyvinylidenfluorid (PVDF)
• Werkstoff des Anschlusses 2: Polyvinylidenfluorid (PVDF)
