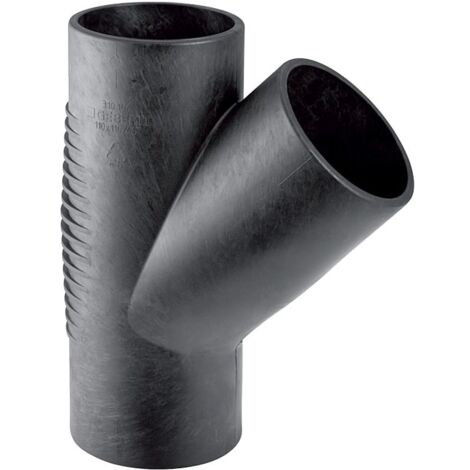

Geberit Silent-db20 Abzweig 45 Grad, 90x75mm, PE-S2, Schwarz, 308074141

Geberit Silent-db20 Abzweig 45 Grad, 90x75mm, PE-S2, Schwarz, 308074141

Dieser Abzweig aus der Silent-db20 Serie von Geberit ermöglicht eine zuverlässige Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen. Das Formstück aus robustem PE-S2 ist für eine dauerhafte und zugfeste Verbindung in Entwässerungssystemen konzipiert.

Einsatz und Materialeigenschaften

Das T-Stück ist speziell für den Einsatz in schalloptimierten Abwassersystemen ausgelegt. Gefertigt aus dem Werkstoff PE-S2, zeichnet sich das Bauteil durch eine Wärmeausdehnung von 0,17 mm/(m·K) und eine Wärmeleitfähigkeit von 0,43 W/(m·K) aus. Die Ausführung ist für den Anschluss mittels Kunststoffschweißverfahren vorgesehen, was eine dauerhafte und zugfeste Installation innerhalb des Systems sicherstellt.

Durch die präzise Fertigung und die Materialwahl unterstützt dieses Formstück die Einhaltung strenger Schallschutzvorgaben in der Gebäudetechnik. Mit einem Abgangswinkel von 45 Grad und den Anschlussmaßen von 90 mm auf 75 mm bietet es eine passgenaue Lösung für die fachgerechte Rohrführung in Entwässerungsanlagen.

Technische Daten

• Werkstoff: PE-S2
• Winkel: 45 °
• Außendurchmesser Anschluss 1: 90 mm
• Außendurchmesser Anschluss 2: 75 mm
• Außendurchmesser Anschluss 3: 90 mm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Höhe: 24 cm

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 308074141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 45
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 75
• Rohraußendurchmesser Anschluss 3: 90
• Länge Anschluss 1: 80
• Länge Anschluss 2: 160
• Länge Anschluss 3: 160
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
