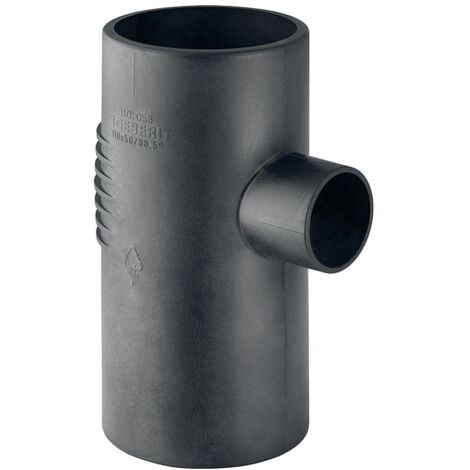

Geberit Silent db20 Abzweig 88,5 Grad d 90mm, d1 75mm

Geberit Silent-db20 Abzweig 88,5 Grad 90x75mm, PE-S2, Schwarz, 308078141

Dieser Abzweig aus der Silent-db20 Serie von Geberit ist für die Gebäudeentwässerung in Objekten mit erhöhten Schallschutzanforderungen konzipiert. Das T-Stück besteht aus dem schalloptimierten Werkstoff PE-S2 und ermöglicht eine zugfeste Verbindung innerhalb des Entwässerungssystems.

Einsatz und Materialeigenschaften

Das Formstück ist für den Einsatz in Entwässerungsanlagen optimiert, bei denen eine hohe Schalldämmung erforderlich ist. Gefertigt aus PE-S2, zeichnet sich das Material durch eine Wärmeausdehnung von 0,17 mm/(m·K) und eine Wärmeleitfähigkeit von 0,43 W/(m·K) aus. Die Ausführung als T-Stück mit einem Winkel von 88,5 Grad ist für den dauerhaften Einsatz in entsprechenden Rohrleitungssystemen ausgelegt.

Technische Daten

• Werkstoff: PE-S2
• Winkel: 88,5 °
• Nennweite Anschluss 1: DN 90
• Nennweite Anschluss 2: DN 70
• Außendurchmesser Anschluss 1: 90 mm
• Außendurchmesser Anschluss 2: 75 mm
• Außendurchmesser Anschluss 3: 90 mm
• Höhe: 20,3 cm
• Wärmeausdehnung: 0,17 mm/(m·K)

Durch die robuste Konstruktion aus PE-S2 und die präzise Fertigung unterstützt dieses Bauteil eine zuverlässige und schallreduzierte Entwässerung. Mit einem Winkel von 88,5 Grad und den spezifischen Nennweiten von DN 90 auf DN 70 ist das T-Stück ideal auf die Anforderungen moderner Gebäudeentwässerungssysteme abgestimmt und sorgt für eine dauerhaft zugfeste Verbindung.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 308078141
• Ausführung: T-Stück
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 88,5
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 90
• Nenndurchmesser Anschluss 3: DN 90
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 90
• Rohraußendurchmesser Anschluss 2: 75
• Rohraußendurchmesser Anschluss 3: 90
• Länge Anschluss 1: 120
• Länge Anschluss 2: 80
• Länge Anschluss 3: 83
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 90
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
