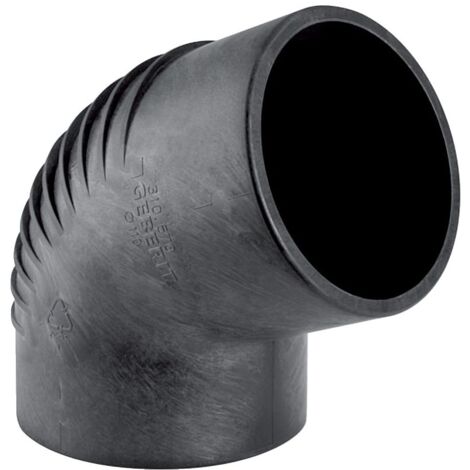

Geberit Silent db20 Bogen 67 Grad, Außendurchmesser 110mm

Geberit Bogen Silent-db20, 67 Grad, DN 100, 110mm, PE-S2, Schwarz, 310670141

Der Geberit Silent-db20 Bogen ist ein hochschalldämmendes Formstück für die Gebäudeentwässerung. Er eignet sich speziell für Bauvorhaben mit erhöhten Anforderungen an den Schallschutz und ist als systemgebundene Komponente für eine zuverlässige Leitungsführung konzipiert.

Flexibilität bei der Montage

Das Bauteil verfügt über lange Schenkel, die eine individuelle Anpassung vor Ort ermöglichen. Das Formstück ist kürzbar, wobei eine maximale Kürzung von 2,5 cm möglich ist. Die Verbindung der Rohre erfolgt über Kunststoffschweißenden, die eine zugfeste und dauerhafte Installation innerhalb des Entwässerungssystems sicherstellen.

Technische Daten

• Nennweite: DN 100
• Außendurchmesser: 110 mm
• Winkel: 67 °
• Werkstoff: PE-S2
• Schenkellänge: 10 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)
• Max. Lagertemperatur: 40 °C

Dieses Formstück aus PE-S2 kombiniert eine schalloptimierte Geometrie mit robuster Materialqualität. Mit einem Nenndurchmesser von DN 100 und einem Winkel von 67 Grad fügt sich der Bogen präzise in das Silent-db20 System ein und unterstützt durch seine zugfeste Konstruktion die Stabilität und Langlebigkeit der gesamten Entwässerungsanlage.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 310670141
• Form: Bogen
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel des Bogens: 67
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 100
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 110
• Länge Anschluss 1: 100
• Länge Anschluss 2: 80
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• EPD Nummer: HUB-1813
