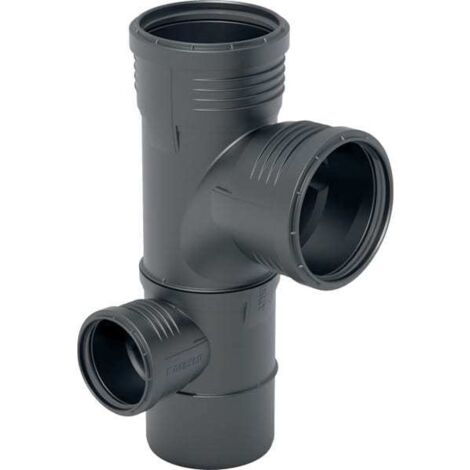

Geberit Silent-PP Kombibogeneckabzweig 87,5 Grad links D 110mm, D1 90mm, D2 50mm

Geberit Silent-PP Kombibogeneckabzweig 87,5 Grad links D 110mm, D1 90mm, D2 50mm

Der Geberit Silent-PP Kombibogeneckabzweig dient der effizienten Abwasserableitung innerhalb von Gebäuden. Er ermöglicht den fachgerechten Anschluss tief liegender Abläufe von Duschelementen und zeichnet sich durch eine schalloptimierte Konstruktion mit Innenradius aus.

Funktion und Material

Das Formstück aus der Silent-PP Serie besteht aus mineralverstärktem Polypropylen (PP-MD) und ist für eine strömungsgünstige Abwasserführung konzipiert. Die Ausführung ist für einen Montagetemperaturbereich von -10 bis +40 °C ausgelegt. Das Bauteil ist mit einer EPDM-Dichtung ausgestattet und für den Einsatz in modernen Gebäudeentwässerungssystemen optimiert.

Technische Daten

• Werkstoff: PP-MD
• Winkel: 87,5 °
• Außendurchmesser: 110 mm / 90 mm / 50 mm
• Höhe: 32,4 cm
• Montagetemperatur: -10 bis +40 °C
• Dichtungsmaterial: EPDM

Durch die Kombination aus schalloptimierten Eigenschaften und der strömungsgünstigen Geometrie mit Innenradius unterstützt dieses Formstück eine zuverlässige Abwasserführung. Mit einem Außendurchmesser von 110 mm am Hauptanschluss sowie den weiteren Abgängen von 90 mm und 50 mm bietet das Bauteil eine flexible Lösung für komplexe Installationssituationen in der Sanitärtechnik.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-PP Formstücke
• Hersteller-Artikelnummer: 390570141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoffgüte: PP-MD
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 50
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 110
• Arbeitslänge Anschluss 1: 33
• Arbeitslänge Anschluss 2: 59
• Arbeitslänge Anschluss 3: 78
• Arbeitslänge Anschluss 4: 54
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1814
