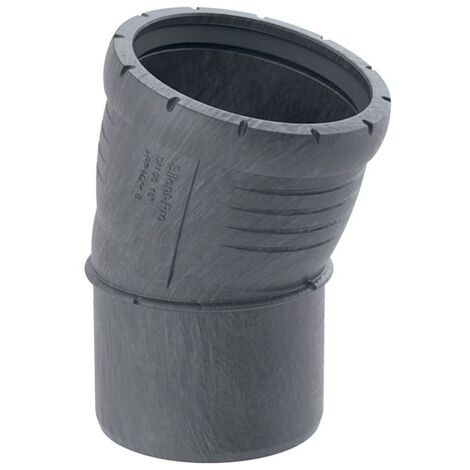

Geberit Silent-Pro Bogen 15 Grad, Außendurchmesser 160mm

Geberit Silent-Pro Bogen, 15 Grad, DN 150, 160mm, PP-MX, Schwarz, 393720141

Dieser hochschalldämmende Bogen aus der Serie Silent-Pro von Geberit dient der effizienten Abwasserableitung innerhalb von Gebäuden. Das Formstück ist speziell für Installationen mit erhöhten Anforderungen an den Schallschutz konzipiert und besteht aus robustem PP-MX.

Einsatz und Materialeigenschaften

Das aus Polypropylen gefertigte Bauteil unterstützt eine geräuscharme Entwässerung in Wohn- und Zweckbauten. Die Montage kann in einem Temperaturbereich von -10 bis +40 °C erfolgen. Zur sicheren Verbindung der Rohrleitungen ist das Formstück mit einer Dichtung aus EPDM ausgestattet, die eine zuverlässige Abdichtung im System ermöglicht.

Technische Daten

• Nennweite: DN 150
• Außendurchmesser: 160 mm
• Winkel: 15 °
• Werkstoff: PP-MX
• Schenkellänge: 9,9 cm
• Z-Maß: 1,9 cm
• Wärmeausdehnung: 0,08 mm/(m·K)
• Montagetemperatur: -10 bis +40 °C

Durch die präzise Fertigung ermöglicht dieses Formstück eine langlebige und schallreduzierte Installation in Entwässerungssystemen. Mit einem Nenndurchmesser von DN 150 und einem Winkel von 15 ° bietet das Bauteil eine passgenaue Lösung für anspruchsvolle Leitungsführungen, bei denen ein effizienter Schallschutz im Vordergrund steht.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393720141
• Form: Bogen
• Anschluss 1: Schiebeende
• Winkel des Bogens: 15
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 150
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 160
• Rohraußendurchmesser Anschluss 2: 160
• Länge Anschluss 1: 99
• Arbeitslänge Anschluss 1: 19
• Arbeitslänge Anschluss 2: 27
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 150
• Mit thermischer Isolierung: nein
• Zugfest: nein
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polypropylen (PP)
• Werkstoff des Anschlusses 2: Polypropylen (PP)
• Werkstoffgüte Anschluss 1: PP-MX
• Werkstoffgüte Anschluss 2: PP-MX
• EPD Nummer: HUB-1815
