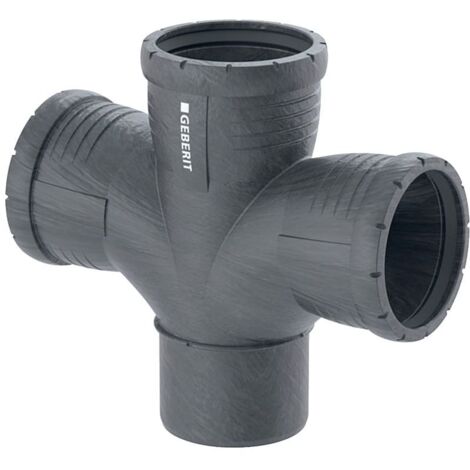

Geberit Silent-Pro Bogenabzweig 87,5 Grad zweifach D 125mm, D1 110mm, D2 110mm

Geberit Silent-Pro Bogenabzweig 87,5 Grad zweifach D 125mm, D1 110mm, D2 110mm

Der Geberit Silent-Pro Bogenabzweig ermöglicht eine effiziente Abwasserführung in Gebäuden mit erhöhten Schallschutzanforderungen. Das zweifache Formstück zeichnet sich durch seine hochschalldämmenden Eigenschaften sowie eine strömungsgünstige Ausführung mit Innenradius aus und ist für den Einsatz innerhalb von Gebäuden konzipiert.

Optimierte Abwasserführung

Das Bauteil ist speziell für anspruchsvolle Entwässerungssysteme entwickelt, bei denen eine Minimierung der Geräuschentwicklung im Vordergrund steht. Durch den Innenradius wird ein optimaler Durchfluss sichergestellt. Das aus PP-MX gefertigte Formstück ist für einen Montagetemperaturbereich von -10 bis +40 °C ausgelegt und weist eine Wärmeausdehnung von 0,08 mm/(m·K) auf.

Technische Daten

• Winkel: 87,5 °
• Nennweite: DN 125 / 100 / 100
• Außendurchmesser: 125 mm
• Werkstoff: PP-MX
• Dichtungsmaterial: EPDM
• Höhe: 22,9 cm
• Montagetemperatur: -10 bis +40 °C

Die Kombination aus robustem PP-MX und der integrierten EPDM-Dichtung sorgt für eine zuverlässige Verbindung im Entwässerungssystem. Mit einem Winkel von 87,5 Grad und den spezifischen Anschlussdurchmessern bietet dieses Formstück eine präzise Lösung für komplexe Leitungsführungen. Die schalloptimierte Konstruktion trägt maßgeblich zu einem ruhigen Betrieb innerhalb der Gebäudeentwässerung bei.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393665141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 125
• Nenndurchmesser Anschluss 3: DN 100
• Nenndurchmesser Anschluss 4: DN 125
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 125
• Rohraußendurchmesser Anschluss 2: 110
• Rohraußendurchmesser Anschluss 3: 110
• Rohraußendurchmesser Anschluss 4: 125
• Länge Anschluss 1: 151
• Arbeitslänge Anschluss 1: 77
• Arbeitslänge Anschluss 2: 82
• Arbeitslänge Anschluss 3: 82
• Arbeitslänge Anschluss 4: 78
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 125
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
