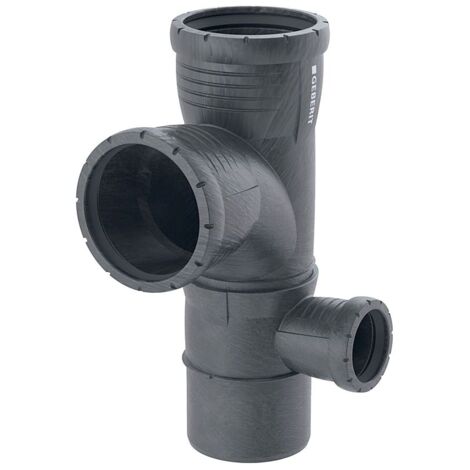

Geberit Silent-Pro Kombibogeneckabzweig 87,5 Grad rechts D 110mm, D1 110mm, D2 50mm

Geberit Silent-Pro Kombibogeneckabzweig 87,5 Grad rechts D 110mm, D1 110mm, D2 50mm

Der Geberit Silent-Pro Kombibogeneckabzweig ermöglicht eine effiziente Abwasserführung in Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück mit Innenradius ist für den Anschluss tief liegender Abläufe von Duschelementen optimiert und zeichnet sich durch schallreduzierende Eigenschaften aus. Die Ausführung ist für eine rechtsseitige Montage konzipiert.

Robuste Konstruktion für die Gebäudeentwässerung

Das aus PP-MX gefertigte Bauteil ist für den Einsatz innerhalb von Gebäuden ausgelegt. Dank der integrierten EPDM-Dichtung ist eine zuverlässige Verbindung im Entwässerungssystem sichergestellt. Die Montage kann in einem Temperaturbereich von -10 °C bis +40 °C erfolgen, wobei das Material eine Wärmeausdehnung von 0,08 mm/(m·K) aufweist.

Technische Daten

• Winkel: 87,5 °
• Außendurchmesser: 110 mm
• Nennweite: DN 100 / DN 100 / DN 50
• Höhe: 34,5 cm
• Werkstoff: PP-MX
• Dichtungsmaterial: EPDM
• Montagetemperatur: -10 bis +40 °C

Durch die Kombination aus schallgedämmtem Material und der strömungsgünstigen Ausführung mit Innenradius unterstützt dieses Formstück eine geräuscharme und sichere Abwasserentsorgung. Mit einem Außendurchmesser von 110 mm und der spezifischen Geometrie für rechtsseitige Anschlüsse bietet das System eine passgenaue Lösung für anspruchsvolle Installationssituationen in der modernen Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393565141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 100
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 50
• Rohraußendurchmesser Anschluss 3: 110
• Rohraußendurchmesser Anschluss 4: 110
• Arbeitslänge Anschluss 1: 28
• Arbeitslänge Anschluss 2: 60
• Arbeitslänge Anschluss 3: 77
• Arbeitslänge Anschluss 4: 61
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
