Allgemeine Beschreibung

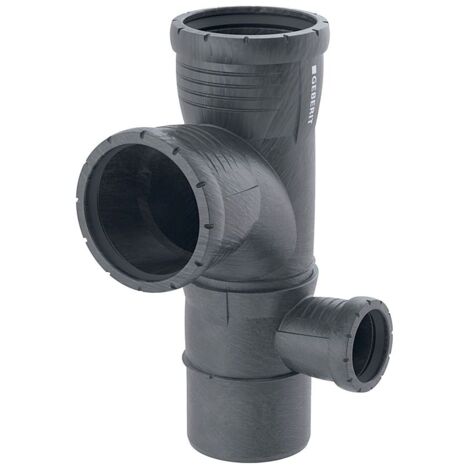

Der Geberit Silent-Pro Kombibogeneckabzweig mit 87,5 Grad rechts ist ideal für die effiziente Abwasserführung in Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück mit Innenradius optimiert den Anschluss tief liegender Abläufe von Duschelementen und sorgt für eine geräuscharme Entwässerung.Technische daten
- Winkel: 87,5 °
- Nennweite: 90 / 90 / 50
- Außendurchmesser: 90 mm
- Höhe: 30,6 cm
- Werkstoff: PP-MX
- Dichtungsmaterial: EPDM
- Montagetemperatur: -10 bis +40 °C
- Wärmeausdehnung: 0,08 mm/(m·K)
Kompatibilität und Zubehör
- Hersteller-Warengruppe: Gebäudeentwässerungssystem
- Hersteller-Produktgruppe: Silent-Pro Formstücke
- Hersteller-Artikelnummer: 393462141
- Oberflächenschutz: unbehandelt
- Anschluss 1: Schiebeende
- Fließende Ausführung (mit Innenradius): ja
- Hauptfarbe Fitting: schwarz
- Verschlossen: nein
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 90
- Nenndurchmesser Anschluss 3: DN 90
- Nenndurchmesser Anschluss 4: DN 90
- Anschluss 4: Schiebehülse
- Rohraußendurchmesser Anschluss 1: 90
- Rohraußendurchmesser Anschluss 2: 50
- Rohraußendurchmesser Anschluss 3: 90
- Rohraußendurchmesser Anschluss 4: 90
- Arbeitslänge Anschluss 1: 28
- Arbeitslänge Anschluss 2: 49
- Arbeitslänge Anschluss 3: 70
- Arbeitslänge Anschluss 4: 49
- Mit thermischer Isolierung: nein
- Systemgebunden: ja
- Mehrteilig: nein
- EPD Nummer: HUB-1815
Installation
Die Verbindung erfolgt über ein bewährtes Stecksystem, wobei die integrierte Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) eine zuverlässige Abdichtung sicherstellt. Die Montage ist in einem Temperaturbereich von -10 bis +40 °C möglich.
Anwendung
- Zum Ableiten von Abwasser innerhalb von Gebäuden
- Für Gebäude mit erhöhten Schallschutzanforderungen
- Zum Anschließen tief liegender Abläufe von Duschelementen
