Allgemeine Beschreibung

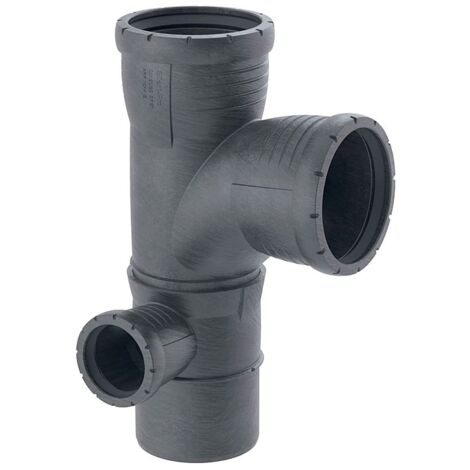

Der Geberit Silent-Pro Kombibogeneckabzweig mit einem Winkel von 87,5 Grad ist ideal für Gebäude mit erhöhten Schallschutzanforderungen. Er dient zum Ableiten von Abwasser innerhalb von Gebäuden und zum Anschließen tief liegender Abläufe von Duschelementen. Das Formstück ist hochschalldämmend und verfügt über einen Innenradius, was eine optimale Fließführung gewährleistet.Technische daten
- Montagetemperatur: -10 bis +40 °C
- Werkstoff: Polypropylen (PP-MX)
- Wärmeausdehnung: 0,08 mm/(m·K)
- Nenndurchmesser Anschluss 1: DN 90
- Nenndurchmesser Anschluss 2: DN 50
- Nenndurchmesser Anschluss 3: DN 90
- Nenndurchmesser Anschluss 4: DN 90
- Außendurchmesser Anschluss 1: 90 mm
- Außendurchmesser Anschluss 2: 50 mm
- Außendurchmesser Anschluss 3: 90 mm
- Außendurchmesser Anschluss 4: 90 mm
- Höhe: 30,6 cm
- Z-Maß 1: 2,8 cm
- Z-Maß 2: 10,8 cm
- Z-Maß 3: 4,9 cm
- Z-Maß 4: 4,9 cm
- Z-Maß 5: 7 cm
- Arbeitslänge Anschluss 1: 28 cm
- Arbeitslänge Anschluss 2: 49 cm
- Arbeitslänge Anschluss 3: 70 cm
- Arbeitslänge Anschluss 4: 49 cm
Kompatibilität und Zubehör
- Systemgebunden: ja
- Fließende Ausführung: ja
- Mit Dichtungsmaterial: ja (Ethylen-Propylen-Dien-Kautschuk - EPDM)
Installation
- Schiebeende für einfache Montage
- Geeignet für den Anschluss an Rohre mit DN 90 und DN 50
Anwendung
- Für die Ableitung von Abwasser in Gebäuden
- Zum Anschluss von Duschelementen
