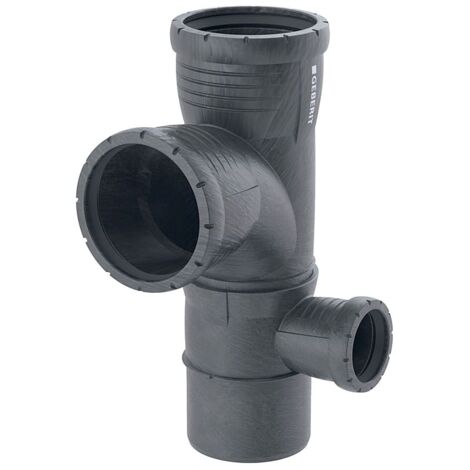

Geberit Silent-Pro Kombibogeneckabzweig 87,5 Grad rechts d 110mm, d1 90mm, d2 50mm

Geberit Silent-Pro Kombibogeneckabzweig 87,5 Grad rechts D 110mm, D1 90mm, D2 50mm

Der Geberit Silent-Pro Kombibogeneckabzweig ermöglicht eine effiziente Abwasserableitung in Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück ist für den Anschluss tief liegender Abläufe von Duschelementen optimiert und zeichnet sich durch hochschalldämmende Eigenschaften aus. Dank des integrierten Innenradius wird ein optimaler Abfluss innerhalb des Entwässerungssystems sichergestellt.

Konstruktion und Material

Das aus robustem Polypropylen (PP-MX) gefertigte Bauteil ist für eine fachgerechte Montage in einem Temperaturbereich von -10 bis +40 °C ausgelegt. Die schwarze Oberfläche ist unbehandelt und das Formstück verfügt über eine zuverlässige Abdichtung aus EPDM. Durch die präzise Fertigung und die systemgebundene Ausführung ist eine passgenaue Integration in bestehende Gebäudeentwässerungssysteme gegeben.

Technische Daten

• Werkstoff: Polypropylen (PP-MX)
• Winkel: 87,5 °
• Außendurchmesser Anschluss 1: 110 mm
• Außendurchmesser Anschluss 2: 50 mm
• Außendurchmesser Anschluss 3: 90 mm
• Höhe: 34,9 cm
• Wärmeausdehnung: 0,08 mm/(m·K)
• Montagetemperatur: -10 bis +40 °C

Die Kombination aus hochwertigem Polypropylen und der schalloptimierten Geometrie macht dieses Formstück zur idealen Wahl für anspruchsvolle Sanitärinstallationen. Mit einem Winkel von 87,5 ° und den Anschlussdurchmessern von 110, 90 und 50 mm bietet das Bauteil eine flexible Lösung für komplexe Abwasserführungen. Die hohe Materialbeständigkeit und die einfache Handhabung bei der Montage unterstützen eine zuverlässige Funktion in der Gebäudeentwässerung.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393562141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 90
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 50
• Rohraußendurchmesser Anschluss 3: 90
• Rohraußendurchmesser Anschluss 4: 110
• Arbeitslänge Anschluss 1: 28
• Arbeitslänge Anschluss 2: 60
• Arbeitslänge Anschluss 3: 81
• Arbeitslänge Anschluss 4: 61
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
