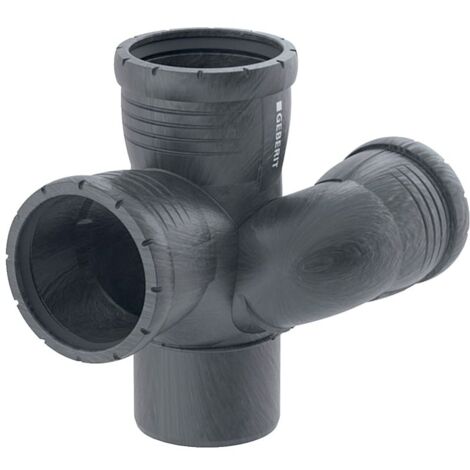

Geberit Silent-Pro Schachtbogenabzweig 87,5 Grad links D 110mm, D1 75mm, D2 110mm

Geberit Silent-Pro Schachtbogenabzweig 87,5 Grad links D 110mm, D1 75mm, D2 110mm

Der Geberit Silent-Pro Schachtbogenabzweig ermöglicht eine effiziente Abwasserführung in Gebäuden mit erhöhten Schallschutzanforderungen. Das geschweißte Formstück ist mit einem Innenradius ausgestattet, der einen strömungsgünstigen Übergang unterstützt und zur Geräuschminimierung beiträgt.

Schalloptimierte Entwässerungstechnik

Das aus robustem Polypropylen (PP-MX) gefertigte Bauteil ist speziell für anspruchsvolle Entwässerungssysteme konzipiert. Durch die integrierte EPDM-Dichtung wird eine zuverlässige und dichte Verbindung innerhalb des Rohrsystems erzielt. Die Ausführung als Schachtbogenabzweig in der Variante links ist für den Einsatz in professionellen Gebäudeentwässerungssystemen optimiert.

Technische Daten

• Winkel: 87,5 °
• Außendurchmesser Anschluss 1: 110 mm
• Außendurchmesser Anschluss 2: 75 mm
• Außendurchmesser Anschluss 3: 110 mm
• Werkstoff: PP-MX
• Montagetemperatur: -10 bis +40 °C
• Höhe: 21,2 cm
• Teilmaß: 7,7 cm

Dieses Formstück überzeugt durch seine schallgedämmte Konstruktion und die präzise Geometrie, die eine sichere Abwasserableitung innerhalb von Gebäuden sicherstellt. Mit einem Winkel von 87,5 Grad und den Anschlussdurchmessern von 110 mm sowie 75 mm bietet das System eine langlebige Lösung für die moderne Gebäudeentwässerung. Die Materialkombination aus PP-MX und EPDM-Dichtungen sorgt für eine hohe Beständigkeit und einfache Montage bei Temperaturen von -10 bis +40 °C.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-Pro Formstücke
• Hersteller-Artikelnummer: 393564141
• Oberflächenschutz: unbehandelt
• Anschluss 1: Schiebeende
• Werkstoff: Polypropylen (PP)
• Fließende Ausführung (mit Innenradius): ja
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 100
• Nenndurchmesser Anschluss 3: DN 100
• Nenndurchmesser Anschluss 4: DN 100
• Anschluss 4: Schiebehülse
• Rohraußendurchmesser Anschluss 1: 110
• Rohraußendurchmesser Anschluss 2: 75
• Rohraußendurchmesser Anschluss 3: 110
• Rohraußendurchmesser Anschluss 4: 110
• Arbeitslänge Anschluss 1: 67
• Arbeitslänge Anschluss 2: 42
• Arbeitslänge Anschluss 3: 77
• Arbeitslänge Anschluss 4: 77
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 100
• Mit thermischer Isolierung: nein
• Oberflächenbehandlung: unbehandelt
• Systemgebunden: ja
• Mehrteilig: nein
• EPD Nummer: HUB-1815
